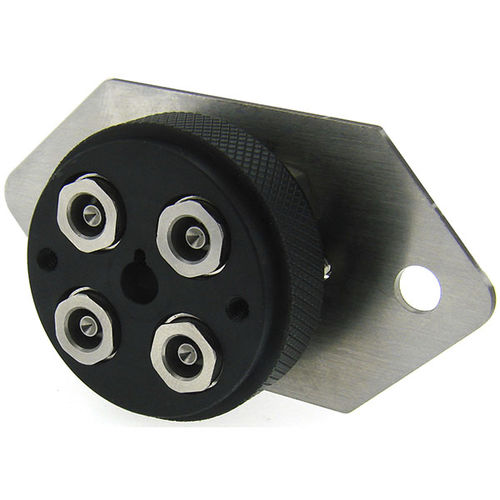

Фитинг с быстрым отсоединением QDC.-101-I-DS.-...

пневматическийгидравлическийбыстрый

Внутренний конец быстроразъемного соединения для нескольких линий. Быстроразъемное соединение для нескольких трубопроводов оснащено разжимной втулкой, которая позволяет одной рукой соединять или разъединять несколько трубопроводов с жидкостью одновременно. Для разъединения трубопроводов достаточно просто задвинуть втулку, а для соединения - сдвинуть внутренний и внешний концы вместе. В конструкции предусмотрен штифт с ключом, обеспечивающий правильную ориентацию жидкостных линий при соединении. Внутренний конец оснащен автоматическим запорным клапаном. *Обратите внимание, что номинальное давление в конфигурациях с использованием барбусов, скорее всего, будет ограничено выбором трубок. Характеристики Защелкивающееся соединение и отсоединение разжимной втулки. Поставляются в конфигурации с двойным (внешний и внутренний концы отключаются) или одинарным (внутренний конец отключается) затвором Многолинейные I-образные штыревые полумуфты QDC должны быть соединены с многолинейными E-образными штыревыми полумуфтами QDC для полного быстроразъемного соединения. Доступны конфигурации с 4, 6 и 8 линиями. соединения с внутренней резьбой 10-32. Если вы хотите, чтобы фитинги 10-32 были предварительно смонтированы на этом многолинейном QDC, пожалуйста, свяжитесь с techsupport@beswick.com, и инженер по применению будет рад помочь вам с вашим запросом.
