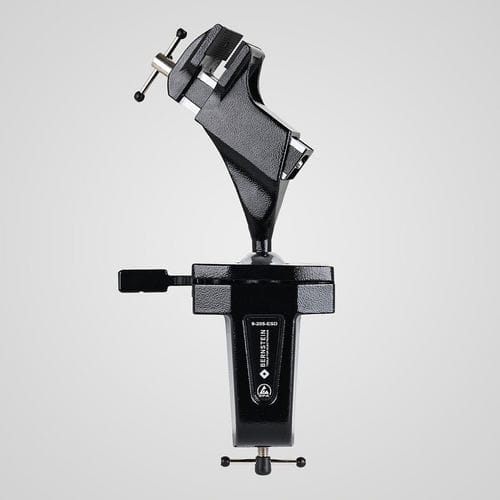

Тиски машины 9-205-ESD

ручнойсо сменным захватомвинтовой

ESD шарнирные тиски SPANNFIX — это диссипативные поворотные шарнирные тиски, разработанные для надежного зажима на верстаках и использования в электростатически защищенных зонах (ESD). Предоставляют бесступенчатую фиксацию и быструю разблокировку для эргономичного позиционирования зажимаемых деталей.

Особенности

• Прецизионное шарнирное соединение, поворот 360°, бесступенчатая фиксация, быстрый спуск
• Для зажима на верстаке (толщина стола макс. 80 мм)
• 50 мм ESD пластиковые губки с захватом (малые стандартные губки)
• Ширина зажима 70 мм, глубина зажима 38 мм, сила зажима 1470 N
• Угол наклона ±45°
• Запчасти: губки, артикул 9-900-E50-ESD (пара)
• Литой алюминий с черным ESD порошковым покрытием, диссипативные 10^7–10^8 Ω
• Габариты прибл.: 310 x 170 x 75 мм
• Вес прибл.: 1450 г

Область применения
Достаточно легкого усилия на рычаг, чтобы безступенчато установить зажатую деталь в любое рациональное рабочее положение. Индивидуальная регулировка высоты рабочего места обеспечивает эргономичную позу для работы стоя (сверление, пиление, шлифование, фрезерование, резка и т. д.). Доступны сменные губки (50 мм пластиковые губки для малого тиска, 100 мм стальные губки для большого тиска). Защитные губки для чувствительных деталей доступны в вариантах из войлока, кожи, пробки и резинового покрытия. Губки с призматическими профилями (алюминий) подходят для зажима труб. Ширины губок доступны от 50 до 150 мм. Крепление тисков посредством винта может быть соединено с верстаками, столами и базовыми плитами через четыре сквозных отверстия Ø 9 мм.

Техническое описание
Максимальный момент: шар Ø 40 мм приблизительно 24 Н·м, шар Ø 60 мм приблизительно 100 Н·м. ESD версии являются диссипативными (10^7–10^8 Ω) и подходят для электростатически защищенных зон (EPA). Секции основания можно подключить к точке заземления с помощью нажимной кнопки Ø 10 мм. Литые алюминиевые детали имеют порошковое покрытие; стальные детали хромированы и устойчивы к коррозии. Движение шара может регулироваться регулировочным винтом в нижнем посадочном месте шара (от слабого до очень жесткого). Для элементов, важных для безопасности, удерживающие силы зависят от конкретного применения и физических условий и могут отличаться от лабораторных испытаний.

Технические характеристики

• Номер артикула: 9-205-ESD
• Торговое наименование: SPANNFIX
• Бренд: Bernstein
• Ширина зажима: 70 мм
• Глубина зажима: 38 мм
• Сила зажима: 1470 N
• Губки (малые стандарт): 50 мм ESD пластиковые губки с захватом
• Запасные губки (пара): артикул 9-900-E50-ESD
• Наклон: ±45°
• Вращение: 360° (бесступенчато фиксируемое)
• Толщина стола для крепления: макс. 80 мм
• Максимальный момент: шар Ø40 мм ≈ 24 Н·м; шар Ø60 мм ≈ 100 Н·м
• ESD диссипативное сопротивление: 10^7–10^8 Ω (подходит для EPA)
• Материалы и отделка: литой алюминий с черным ESD порошковым покрытием; хромированные стальные детали
• Заземление: секции основания подключаемы через кнопку Ø 10 мм
• Габариты (прибл.): 310 x 170 x 75 мм
• Вес (прибл.): 1450 г
