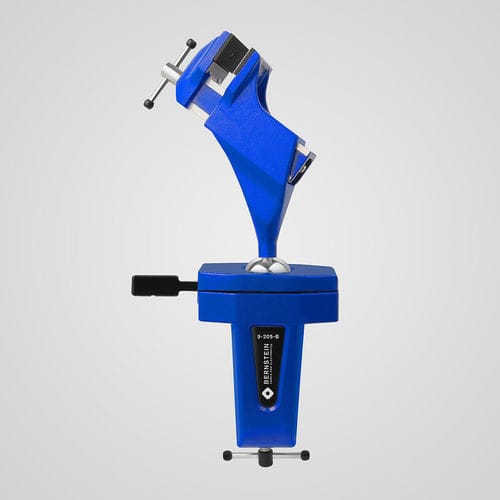

Тиски машины 9-205-B

ручнойсо сменным захватомвинтовой

Кугельный (шаровый) тиски SPANNFIX — это прецизионная поворотная головка тисков с возможностью поворота на 360°, разработанная для гибкого зажима и эргономичных рабочих положений. Обеспечивает бесступенчатую фиксацию, прочную конструкцию из литого алюминия и производится в Германии.

Особенности

• Прецизионный шаровой шарнир, поворот на 360°, быстрозажим с бесступенчатой фиксацией
• Качественный продукт Made in Germany
• Для зажима на верстак (толщина стола макс. 80 мм)
• Губки из пластика 50 мм с рифлением для захвата
• Ширина зажима 70 мм, глубина 38 мм, усилие зажима 1470 N
• Угол наклона +/- 45°
• Литой алюминий, порошковое покрытие, синий (RAL 5005)
• Запчасти: губки, артикул 9-900-E50 (пара)
• Габариты прибл. 310 x 170 x 75 мм
• Вес 1450 г

Область применения
Небольшое усилие на рычаге позволяет плавно установить зажатую деталь в любое рациональное рабочее положение, обеспечивая эргономичную работу стоя (сверление, пиление, шлифование, фрезерование, резка и т.п.). Сменные губки: малые тиски используют пластиковые губки 50 мм; большие тиски — стальные губки 100 мм. Защитные губки для деликатных деталей доступны из фетра, кожи, пробки и резины. Губки с алюминиевыми призматическими поверхностями подходят для зажима труб; ширины губок доступны от 50 до 150 мм. Крепление винтовой струбциной может быть соединено с верстаками, столами и базовыми плитами через четыре сквозных отверстия Ø 9 мм.

Техническое описание
Максимальный крутящий момент: шар Ø 40 мм ≈ 24 Н·м; шар Ø 60 мм ≈ 100 Н·м. Детали из литого алюминия покрыты порошковой краской; стальные детали хромированы и защищены от коррозии. Регулировочный винт в нижней опоре шарика позволяет настраивать подвижность шарика от свободной до очень тугой. Примечание: удерживающие силы могут варьироваться в зависимости от конкретного применения и физических условий.

Общая информация
Шаровые тиски BERNSTEIN оснащены бесступенчато регулируемой шарнирной головкой, которая может поворачиваться на 360° и наклоняться на +/- 45°. Верхняя часть тисков может наклоняться в любом направлении, что позволяет работать перед столом или над ним. Простым рычажным движением головка тисков ослабляется в конической гнезде, выравнивается и снова фиксируется.

Технические характеристики

• Артикул: 9-205-B
• Торговое наименование: SPANNFIX
• Максимальный крутящий момент: шар Ø 40 мм ≈ 24 Н·м; шар Ø 60 мм ≈ 100 Н·м
• Материалы: литой алюминий (порошковое покрытие, синий RAL 5005); стальные детали хромированы, антикоррозионные
• Регулировочный винт: движение на нижней опоре шарика регулируется от свободного до очень тугого
• Сменные губки: малые 50 мм пластиковые; большие 100 мм стальные; защитные губки из фетра, кожи, пробки, резины; призматические алюминиевые губки для труб; ширины губок 50–150 мм
• Крепление: винтовая зажимная фиксация; можно присоединить через четыре сквозных отверстия Ø 9 мм
