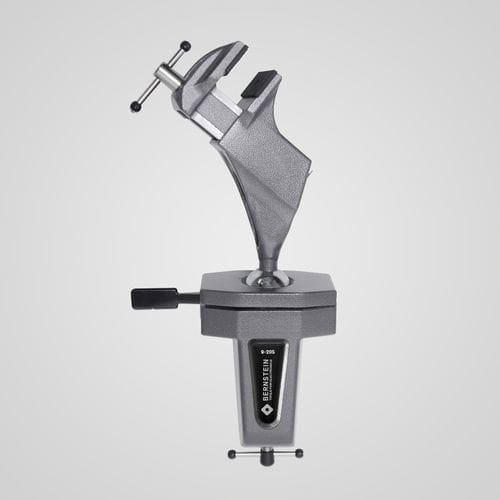

Тиски машины 9-205

ручнойвинтовойточный

Конусно-шарнирные (шаровые) тиски 9-205 SPANNFIX — компактные прецизионные тиски для прижима к верстаку, обеспечивающие 360° поворот и бесступенчатую фиксацию для гибкого позиционирования зажимаемых деталей. Предназначены для установки на верстак и обеспечения эргономичных рабочих поз при сверлении, пилении, шлифовке, фрезеровании и резке.

Основные характеристики

• Прецизионное шаровое соединение, 360° поворот с бесступенчатой фиксацией и механизмом быстрого освобождения
• Качественный продукт Made in Germany
• База для прижима к столу, подходит для толщины столешницы до 80 мм
• Пластиковые губки 50 мм с протектором (малые тиски)
• Ширина зажима 70 мм; глубина 38 мм; усилие зажима approx. 1470 N
• Угол наклона ±45°
• Корпус из литого алюминия, порошковое покрытие, тёмно-серый металлик; стальные детали хромированы, устойчивы к коррозии
• Запчасти: губки, артикул 9-900-E50 (пара)
• Габаритные размеры approx. 310 x 170 x 75 мм; вес approx. 1450 г

Применение / дополнительные сведения

• Небольшое усилие рычага позволяет бесступенчато отрегулировать зажатую деталь в любое практическое рабочее положение
• Индивидуальная регулировка высоты рабочей зоны обеспечивает эргономичную позу при стоячих работах (сверление, пиление, шлифовка, фрезерование, резка и т. д.)
• Сменные губки: 50 мм пластиковые для малых тисков и 100 мм стальные для больших тисков
• Доступны защитные губки с покрытием из фетра, кожи, пробки или резины для предотвращения царапин на чувствительных деталях
• Алюминиевые губки с призмами подходят для зажима труб; ширина губок доступна от 50 до 150 мм
• Прикручиваемая база тисков может быть закреплена на верстаках, столах или опорных плитах через четыре сквозных отверстия Ø 9 мм

Технические характеристики

• Максимальный момент: шар Ø 40 мм ≈ 24 Nm; шар Ø 60 мм ≈ 100 Nm
• База зажима: подходит для толщины столешницы до 80 мм
• Материалы: литые алюминиевые детали с порошковым покрытием; стальные детали хромированы и устойчивы к коррозии
• Регулировочный винт в нижней части шарового гнезда для установки степени подвижности от свободной до очень тугой
• Для деталей, влияющих на безопасность: удерживающие силы зависят от конкретного применения и физических условий (результаты лабораторных испытаний могут отличаться в других условиях)
