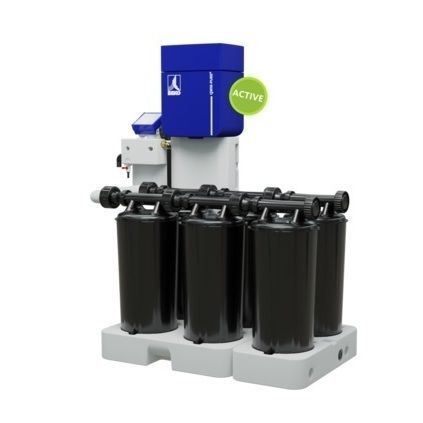

Сепаратор жидкость/жидкость QWIK-PURE® 90

коалесцентныйдля воздушного компрессорас фильтром

Информация о продукте
QWIK-PURE® адаптируется к эксплуатационным потребностям. Каждая модель QWIK-PURE® может быть легко расширена или уменьшена в соответствии с требованиями, при этом единый картридж для всех моделей упрощает закупки и складирование, повышая надежность планирования.

Обзор
QWIK-PURE® — модульная активная система разделения масло/вода для гигиеничной и сертифицированной обработки конденсата. Конструкция ориентирована на совместимость, эргономичную замену картриджей, понятную индикацию состояния и простое обслуживание, соответствуя промышленным требованиям по гигиене и безопасности.

Технические данные QWIK-PURE® 90 (таблица)
Режим работы: активный
Максимальный расход конденсата: 114 l/h
Подключение входа конденсата: 3 x G1/2" снаружи | 1 x G1" снаружи | штуцер для шланга
Подключение слива конденсата: 1 x 23 mm (0.91 in), снаружи, штуцер для шланга
Среда: конденсат компрессора, содержащий масло
Максимальная концентрация масла в сливе: 20 mg/l
Максимальное рабочее давление на входе конденсата: 16 bar(g)
Минимальная / максимальная рабочая температура (жидкости и окружающая среда): +5 … +50 °C
Относительная влажность окружающей среды: ≤10 … 80 %, без конденсации
Масса: 60 Kg
Количество запасных картриджей: 6

Технические данные блока управления FRC (таблица)
Минимальное / максимальное рабочее давление, сжатый воздух: 3 … 15 bar(g)
Класс чистоты, сжатый воздух: 2:4:2
Подключение, сжатый воздух: 8 mm (0.31 in), снаружи, штуцер для шланга
Напряжение питания: 90 … 264 VAC / 24 VDC
Частотный диапазон: 50 … 60 Hz
Потребляемая мощность: 10 VA
Класс защиты: IP54

Примечания
Модульная концепция: одинаковые картриджи во всех моделях обеспечивают масштабируемую ёмкость. Замена картриджа осуществляется по руководству для обеспечения гигиеничной и безопасной работы. Индикация состояния упрощает планирование обслуживания и повышает эксплуатационную надежность.

Характеристики / технические спецификации

• Модель: QWIK-PURE® 90
• Режим работы: активный сепаратор масло-воды
• Макс. расход конденсата: 114 l/h
• Подключения входа конденсата: 3 x G1/2" (снаружи); 1 x G1" (снаружи); штуцер для шланга
• Подключение слива конденсата: 1 x 23 mm (0.91 in) снаружи, штуцер для шланга
• Обрабатываемая среда: конденсат компрессора с содержанием масла
• Максимальная концентрация масла на сливе: 20 mg/l
• Максимальное давление на входе конденсата: 16 bar(g)
• Диапазон рабочих температур: +5 … +50 °C
• Относительная влажность: ≤10 … 80 % (без конденсации)
• Масса (таблица): 60 Kg
• Необходимое число запасных картриджей: 6
• Блок управления FRC — давление сжатого воздуха: 3 … 15 bar(g); класс чистоты: 2:4:2; воздушное подключение: 8 mm (наружное); питание: 90 … 264 VAC / 24 VDC; частота: 50–60 Hz; потребление: 10 VA; IP54
• Ключевые функции: активная система разделения, модульная масштабируемость, управляемая замена картриджей для гигиеничного обслуживания, понятная индикация состояния
