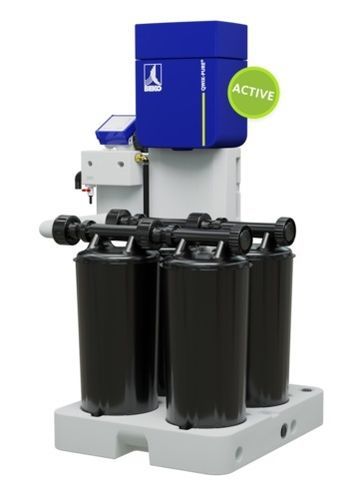

Сепаратор жидкость/жидкость QWIK-PURE® 60

коалесцентныйдля воздушного компрессорас фильтром

Обзор
QWIK-PURE® Очень гибкая и перспективная система. Встроенный интерфейс Modbus обеспечивает интеграцию в системы верхнего уровня для мониторинга и управления и дополнительно повышает долговечность благодаря IIOT‑возможностям. Модульная конструкция позволяет гибко настраивать количество картриджей в зависимости от потребностей — до 6 картриджей в системе. Это обеспечивает оптимальную обработку конденсата для различных применений при времени замены картриджа менее 10 минут, поддерживаемой оптимизированным пошаговым сервисным потоком для чистой замены.

Основные функции

• Активный процесс разделения масло‑вода (QWIK-PURE®).
• Встроенный интерфейс Modbus и IIOT‑возможности для интеграции и мониторинга на высоком уровне.
• Модульная концепция: настраиваемое количество картриджей (до 6 на систему).
• Быстрая замена картриджа (< 10 минут) с пошаговым сервисным потоком для чистой и безопасной операции.
• Герметично закрытые картриджи для гигиены и защиты персонала.

Технические данные (фрагмент)
Режим: активный
Максимальный расход конденсата: 76 л/ч
Подключение конденсационной петли: 3 x G1/2" наружное | 1 x G1" наружное | штуцер шланга
Подключение слива конденсата: 1 x 23 mm (0.91 in), наружное, штуцер шланга
Среда: конденсат компрессора, содержащий масло
Максимальная концентрация масла на сливе конденсата: 20 mg/l
Максимальное рабочее давление на входе конденсации: 16 bar(ü)
Мин. / макс. рабочая температура, жидкости и окружающая среда: +5 ... +50 °C
Относительная влажность окружающей среды: ≤10 ... 80 %, без конденсации
Вес: 45 Kg
Требуемое количество сменных картриджей: 4

Технические характеристики блока управления FRC
Мин. / макс. рабочее давление, сжатый воздух: 3 ... 15 bar(g)
Класс чистоты сжатого воздуха: 2:4:2
Соединение, сжатый воздух: 8 mm (0.31 in), наружное, штуцер шланга
Напряжение питания: 90 ... 264 VAC / 24 VDC
Диапазон частот: 50 ... 60 Hz
Потребляемая мощность: 10 VA
Степень защиты: IP54

Характеристики / технические спецификации

• Модель: QWIK-PURE® 60 (активный модульный масло‑водоотделитель)
• Макс. расход конденсата: 76 л/ч
• Подключения конденсационной петли: 3 x G1/2" наружное | 1 x G1" наружное | штуцер шланга
• Подключение слива конденсата: 1 x 23 mm (0.91 in), штуцер шланга
• Обрабатываемая среда: конденсат компрессора, содержащий масло
• Макс. концентрация масла на сливе: 20 mg/l
• Макс. давление на входе конденсации: 16 bar
• Диапазон рабочих температур: +5 ... +50 °C
• Влажность окружающей среды: 10 % ... 80 % (без конденсации)
• Вес: 45 Kg
• Требуемые сменные картриджи: 4 (один тип картриджа для нескольких моделей)
• Блок управления FRC: давление 3–15 bar(g); чистота 2:4:2; соединение 8 mm; питание 90–264 VAC / 24 VDC; 50–60 Hz; потребление 10 VA; IP54
• Интерфейс связи: Modbus (встроен), IIOT‑функции для интеграции и мониторинга
• Время замены картриджа: < 10 минут с пошаговой процедурой
