Датчик точки росы 4-20 мА METPOINT®️ DPM SD23

RS-4854 проводас измерением температуры

Обзор

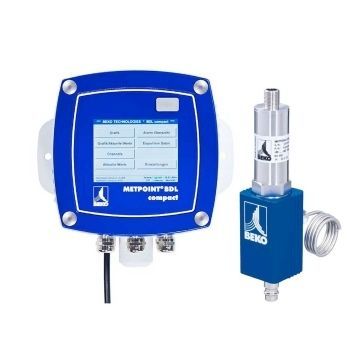

• Комплект, состоящий из датчика точки росы под давлением METPOINT®️ DPM SD23 и регистратора данных METPOINT®️ BDL compact.
• В комплекте: измерительная камера MK‑Basic‑PN16 с быстросъёмной насадкой NW 7.2, предварительно параметризована и готова к монтажу, соединительный кабель 5 м.

Основные функции

• METPOINT®️ DPM SD23: точное и надёжное измерение точки росы под давлением, температуры и относительной влажности (до −60 °Ctd).
• METPOINT®️ BDL compact: запись и немедленное отображение измеренных значений, аварийные сигналы и статистическая оценка для обеспечения качества и управления энергией.
• Непрерывный контроль критических точек в системе сжатого воздуха для обнаружения конденсата, паров воды, утечек и оптимизации эффективности системы.
• Интерфейсы и входы: аналоговые и цифровые выходы (4...20 mA, RS485), два встроенных входа для датчиков; два дополнительных входа (цифровые/аналоговые) доступны опционно.
• Варианты записи: регистратор данных по опции (страница продукта указывает 2 GB; в некоторых версиях до 4 GB в зависимости от конфигурации).

Техническая таблица (фрагменты)
Диапазон измерений: –60 ... +30 °Ctd
Макс. допустимое рабочее избыточное давление: 50 bar [g]
Макс. погрешность измерения: ±4 K для -60 ... -50 °Ctd; ±3 K для -50 ... -30 °Ctd; ±2 K для -30 ... -10 °Ctd; ±1 K для -10 ... +30 °Ctd
Время отклика t95: < 10 с (сухо → влажно); < 40 с (влажно → сухо)
Питание: 14 ... 30 VDC
Нагрузка (сопротивление нагрузки): RL = макс. 416 Ω при 24 V DC
Выходы: 4 ... 20 mA, аналог, 4‑проводный; RS485, цифровой выход, 4‑проводный
Температура рабочей среды: -30 °C ... +70 °C
Рабочая температура окружающей среды: -25 °C ... +60 °C
Температура хранения/транспортировки: -40 °C ... +85 °C
Влажность окружающей среды: 0 ... 95 %, без конденсации

Преимущества и области применения

• Обеспечение постоянного наличия сухого и соответствующего стандартам сжатого воздуха для чувствительных отраслей (пищевой, фармацевтической, производственной и др.).
• Предоставление данных для решений по экономии энергии и эксплуатации на основе архивов и сигналов реального времени.
• Решение подходит для стационарного мониторинга и интеграции в системы управления (возможна передача сигналов аварий и данных на вышестоящие системы).

Характеристики / технические спецификации

• Модель: METPOINT®️ DPM SD23 (датчик) с METPOINT®️ BDL compact (регистр)
• Артикул (Ref.): 4031322
• Вес: 7.5 kg
• Диапазон измерения точки росы: –60 ... +30 °Ctd
• Макс. рабочее давление: 50 bar (g)
• Точность (макс. погрешность) по диапазонам: ±4 K / ±3 K / ±2 K / ±1 K (в зависимости от диапазона)
• Время отклика t95: < 10 с (сухо → влажно), < 40 с (влажно → сухо)
• Питание: 14 ... 30 V DC
• Выходы: 4...20 mA (аналог, 4‑проводный) и RS485 (цифровой, 4‑проводный)
• Температура процесса: -30 °C ... +70 °C
• Рабочая температура окружающей среды: -25 °C ... +60 °C
• Температура хранения/транспортировки: -40 °C ... +85 °C
• Допустимая влажность окружающей среды: 0 ... 95 % (без конденсации)
• Поставляемая измерительная камера: MK‑Basic‑PN16 с быстросъёмным соединением NW 7.2
• Поставляемый кабель: 5 m
• Входы: 2 встроенных входа для датчиков; 2 дополнительных входа (цифровые/аналоговые) опционально
• Данные регистратора: опционально (на странице указано 2 GB; в некоторых разделах — 4 GB в зависимости от версии)
