Регистратор данных точка росы METPOINT®️ BDL

расходатокамощность

Информация о продукте

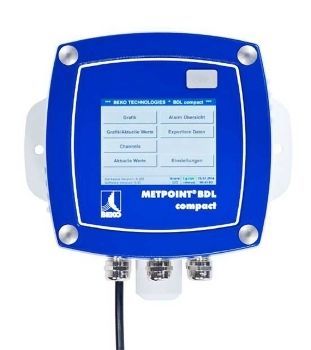

METPOINT®️ BDL compact — компактный регистратор данных для сжатого воздуха, предназначенный для непрерывного мониторинга и долговременного архивирования критических параметров. С помощью 2–4 входов датчиков он регистрирует и оценивает давление, температуру, давление насыщения (точку росы), объёмный расход и содержание остаточного парового масла, а также предоставляет аварийные сигналы и выходы для интеграции в систему.

Измеряемые параметры

• Объёмный расход
• Давление насыщения (точка росы)
• Давление
• Активная мощность / эффективность тока
• Температура
• Содержание остаточного парового масла

Ключевые характеристики

• Компактный электронный регистратор для применений сжатого воздуха и газов
• 2–4 входа для датчиков (аналоговые, цифровые или смешанные); при необходимости доступны дополнительные 2 входа
• Опциональный встроенный регистратор данных 4 GB micro SDHC (Class 4)
• 2 релейных выхода аварии (без потенциала, переключающие контакты)
• Аналоговые выходы для сигналов 4…20 mA (например, датчики точки росы и расхода)
• Интерфейс пользователя: 3,5" трансмиссивная сенсорная панель (TCT) для настройки и отображения
• Процессно-ориентированное отображение, статистика, графики и экспорт записей измерений

Технические данные
Габариты (мм): 180 x 166 x 115 (Ш x В x Г)
Температура эксплуатации: 0 … +50 °C
Питание: 100 … 240 VAC / 50 … 60 Hz / макс. 10 VA
Входы датчиков: 2 входа для датчиков точки росы и расхода (опционально 2 аналоговых входа); конфигурация 2–4 входа аналог/цифра/смешанные
Дисплей / клавиатура: 3,5" TCT трансмиссивная сенсорная панель
Аварийные выходы: 2 реле, без потенциала, переключающие контакты
Аналоговые выходы: подключение для сигналов 4…20 mA (макс. нагрузка < 500 Ω)
Встроенный регистратор: micro SDHC 4 GB (Class 4) стандарт

Дополнительная информация
METPOINT®️ BDL compact обрабатывает входные сигналы, отображает на месте результаты, важные для процесса, и архивирует измерения и события для дальнейшего анализа. Пересылка аварий на вышестоящие системы обеспечивает оперативное вмешательство и поддерживает контроль качества и безопасность производства.
