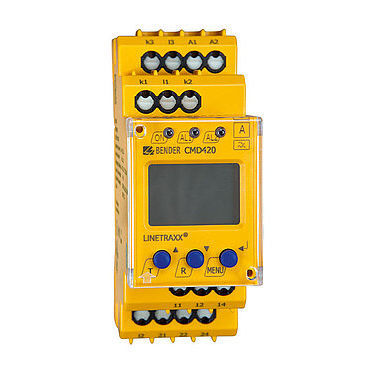

Реле для наблюдения тока перегрузки LINETRAXX® CMD series

тока ниже номинальногомонофазовоетрехфазовое

Устройства контроля тока CMD420/421 контролируют переменный ток с помощью трех измерительных входов для сверхтока, недотока или недотока и сверхтока (функция оконного дискриминатора). Токи измеряются как среднеквадратичные значения (переменный ток). Текущие измеренные значения постоянно отображаются на ЖК-дисплее. Выбор соответствующего измерительного канала осуществляется с помощью кнопок "Стрелка вверх" или "Стрелка вниз". Измеренные значения, вызывающие срабатывание реле сигнализации, сохраняются в памяти. Благодаря регулируемому времени задержки можно учитывать специфические характеристики установки, такие как токи включения конкретных устройств, кратковременные изменения тока и т. д. Для измерения к соответствующим CMD420/421 подключаются три стандартных трансформатора тока. Коэффициент трансформации "n" трансформаторов тока (n = x/1A или n = x/5A) может быть установлен до коэффициента n = 2000. Тогда фактический ток установки может быть рассчитан путем умножения измеренного тока на коэффициент "n" и отображен на дисплее. Токи могут быть получены от 3-фазной системы или от трех различных однофазных систем. Для серии CMD420/421 требуется внешнее напряжение питания Особенности Контроль недостаточного и избыточного тока в системах переменного тока с предварительной и основной сигнализацией или контроль тока с функцией оконного дискриминатора Контроль тока с помощью трансформаторов тока, подходящих для стандартных трансформаторов x/1 A, x/5 A (в зависимости от типа устройства) Коэффициент трансформации n позволяет адаптироваться ко всем стандартным трансформаторам тока x/1 A, x/5 A Задержка включения, задержка срабатывания и задержка отпускания Регулируемый гистерезис переключения измерение значений переменного тока
