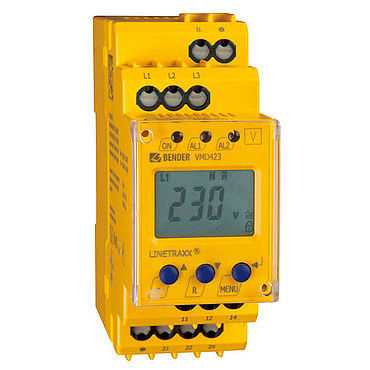

Реле для наблюдения частоты LINETRAXX® VMD423/VMD423H

порядка чередования фазотсутствие фазыперекос фаз

Согласно DIN V VDE V 0126-1-1, напряжение и частота должны контролироваться при подаче энергии в общественную низковольтную сеть от частных систем производства электроэнергии мощностью > 30 кВт (таких как ТЭЦ, ветряные электростанции, гидроэлектростанции и фотоэлектрические системы). Трехфазные мониторы напряжения и частоты серии VMD423 контролируют напряжение и частоту в точке питания сети общего пользования. В точке питания сети среднего напряжения выходные напряжения и частоты измеряются с помощью трансформаторов напряжения (100 В). При достижении предельных значений (значения реакции в соответствии с директивой VDEW "Частные системы производства электроэнергии в сети среднего напряжения") в течение ≤ 80 мс срабатывает реле сигнализации. Перенапряжение (> U2), измеренное как среднее значение за 10-минутный период, приводит к срабатыванию реле сигнализации. Напряжение измеряется как среднеквадратичное значение. Кроме того, контролируются асимметрия, обрыв фазы и чередование фаз. VMD423 подходит для решения многофункциональных задач мониторинга и может быть адаптирован к требованиям электросетевых компаний. На ЖК-дисплее постоянно отображаются текущие измеренные значения. Измеренное значение, вызывающее срабатывание реле тревоги, сохраняется. Благодаря регулируемой задержке запуска и задержке при разблокировке можно учесть специфические требования оператора сети, например, процедуры запуска конкретных устройств, кратковременные колебания напряжения и т.д. Серия VMD423 требует отдельного напряжения питания, в то время как версия VMD423H получает питание от системы.
