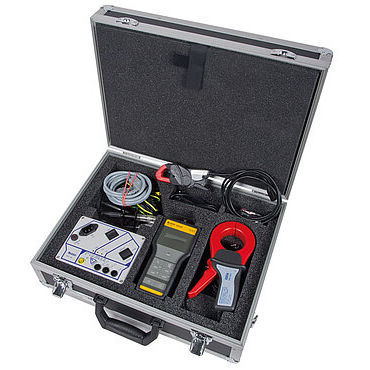

Локализатор дефектов изоляции ISOSCAN® EDS30

Портативный корпус для защиты изоляции от повреждений Применение Главные цепи и цепи управления Токовые щупы Ø 20/52/115 мм Измерение остаточного тока в системах TN/TT Универсальная концепция системы EDS30... - это портативная система поиска повреждений изоляции, предназначенная для поиска повреждений изоляции в незаземленных системах (системах IT). Все основные компоненты размещены в прочном алюминиевом кейсе, который удобно переносить. Характеристики Мобильная система поиска повреждений изоляции для IT-систем переменного тока 42...460 Гц 0...790 В/DC 0...960 В или обесточенных систем Измерение остаточного тока в системах TN/TT Использование в главных цепях и цепях управления Измерительные зажимы 20/52 мм (115 мм опционально) Прочный алюминиевый кейс, удобный для переноски Испытательные устройства PGH18... с переменным испытательным током 1...25 мА Встроенное испытательное напряжение для обесточенных систем (PGH186) Прибор для оценки повреждений изоляции EDS195PM ЖК-дисплей с подсветкой, 3 x 16 символов Измерительные зажимы 20/52 мм входят в комплект поставки Питание от аккумулятора (поставляется с блоком питания) Значение отклика в месте повреждения изоляции 2...10 мА для главных цепей Значение срабатывания при повреждении изоляции 0,2...1 мА для цепей управления Значение срабатывания при измерении остаточного тока 10 мА...10 A Выбираемый режим работы Определение места повреждения изоляции/измерение остаточного тока Области применения IT-системы без установленной системы определения места повреждения изоляции (EDS) EDS3090PG для главных цепей до AC 20...575 В 42...460 Гц, DC 20...504 В с AGE185 до AC 500...790 В 42...460 Гц, DC 400...960 В EDS3091PG для цепей управления до AC 20...265 В 42...460 Гц, DC 20...308 В EDS3096PG для главных цепей в IT-системах до AC 0...575 В 42...460 Гц, DC 20...504 В, с отключенными всеми полюсами
