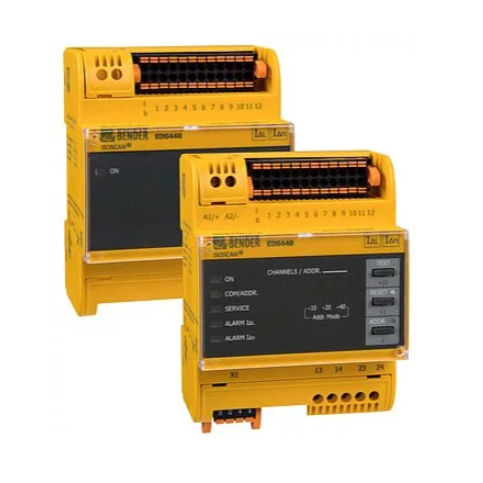

Локализатор дефектов изоляции ISOSCAN® EDS440

Автоматическое определение места повреждения изоляции Применение главных цепей 12 измерительных каналов для измерения трансформаторов тока Контроль подключения ТТ Универсальная концепция системы Локаторы повреждений изоляции ISOSCAN® EDS440 используются в сочетании с ISOMETER® iso685-D-P или локационным инжектором тока PGH для поиска повреждений изоляции в незаземленных системах электроснабжения (IT-системах). Они распознают сигналы тока локализации, генерируемые устройством контроля изоляции iso685-D-P или инжектором тока локализации PGH, и оценивают их соответствующим образом. К EDS440 можно подключить до 12 измерительных трансформаторов тока. В общей сложности через интерфейс RS-485 (протокол шины BS) можно подключить до 50 локаторов повреждений изоляции и таким образом контролировать до 600 отходящих цепей. Особенности Универсальная концепция системы Модульная конструкция, поэтому легко настраивается в зависимости от конкретных условий Измерительные трансформаторы тока различных размеров и исполнений Контроль подключения ТТ 12 измерительных каналов для измерительных трансформаторов тока серий CTAC..., WR..., WS.. Опциональное расширение на 12 релейных каналов Возможность выбора поведения памяти неисправностей До 50 локаторов повреждений изоляции EDS в системе, 600 измерительных каналов Чувствительность срабатывания: 2...10 мА Измерение остаточного тока переменного тока с настраиваемым значением отклика Два сигнальных реле с одним контактом N/O каждое Возможность выбора режима работы N/O или N/C Внешний тест/сброс Центральная индикация неисправных отходящих цепей Последовательный интерфейс RS-485, диапазон адресов шины BS 2...79, Modbus RTU Возможность подключения к системам управления и визуализации более высокого уровня
