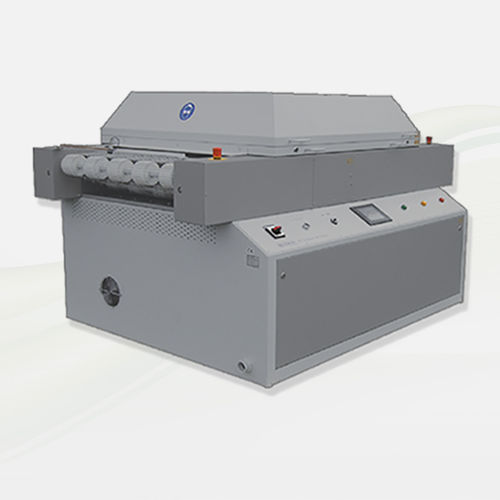

Устройство полимеризации ультрафиолетом

с ленточным конвейеромпромышленное

Описание продукта
Непрерывная двухсторонняя UV-сушка Beltron GmbH для UV-отверждения и постполимеризации фотоформируемой паяльной маски на печатных платах и гибких платах. Разработанная паяльная маска подвергается UV-постполимеризации в дополнение к термической окончательной сушке. Процесс постполимеризации улучшает поверхностные характеристики, такие как устойчивость в никель-золотых ваннах, при выравнивании горячим воздухом, в химических или гальванических оловянных ваннах, а также электрические свойства поверхности. Время экспозиции может быть сокращено до минимума, поскольку окончательные свойства достигаются при UV-полимеризации.

Конструкция / Характеристики

• Система охлаждения
• Транспортная лента
• ПЛК-управление (опционально)
• Компактная панель управления (в стандартной комплектации)

Преимущества

• Более 50 лет: "Made in Germany"
• Инновационная UV-технология
• Полное, равномерное UV-отверждение
• Очень короткие времена отверждения
• Энергоэффективные системы
• Возможность немедленной последующей обработки
• Высокая устойчивость к царапинам и блеск
• Долговечность и повышенная химическая стойкость

Применения

• Электронная промышленность
• Пластмассовая промышленность
• Фармацевтическая промышленность
• Автомобильная промышленность

Транспортная лента

• Металл с штырями и без штырей

ПЛК-управление (опционально) — характеристики

• Сенсорный экран с цветным дисплеем, наглядное отображение состояния установки
• Онлайн-индикация UV-энергии
• Подробная система помощи
• Возможно защита паролем данных процесса
• Уровни пользователей
• Текстовое отображение ошибок с историей
• Бесступенчатая регулировка

Компактная панель управления (в стандартной комплектации) — функции

• Отображение состояния установки
• Цифровой индикатор скорости ленты
• Сообщение об ошибке с текстовым отображением
• Счетчик моточасов
• Функция ожидания

Технические характеристики

• 2 лампы среднетемпературного давления (Mitteldruck), активная длина 800 мм
• 1 UV-лампа под транспортной системой и 1 UV-лампа над транспортной системой
• Скорость транспортирования: бесступенчато 1,0 до 6,0 м/мин (другие по запросу)
• Формат плат: ширина 100 до 720 мм; длина 100 до 760 мм; толщина 0,4 до 5,0 мм
• Допустимая деформация плат: макс. +/- 6 мм
• Габариты оборудования: длина 1500 мм; высота 1160 мм; ширина 1300 мм (без вентилятора)
• Питающее напряжение: 400 V / 50 Hz / 3~
• Маркировка CE
