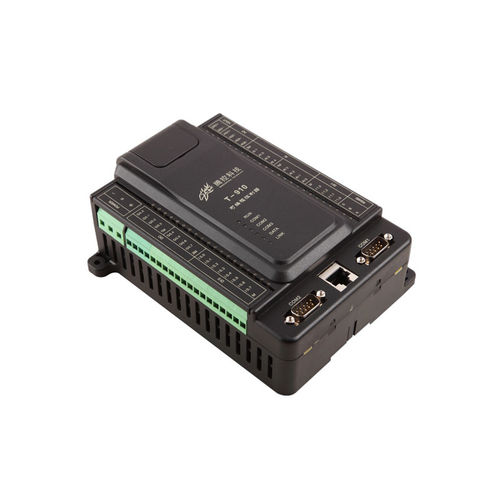

Программируемая автоматическая система бокс T-910

на DIN-рейкецифровые выходыаналоговые выходы

Размер - 169 x 134 x 63 мм (Ш x В x Г) Вес 0.5 кг Крепление - Стандартная рейка или болты Рабочая температура - От -40ºC до 85 ºC Характеристика ввода/вывода Встроенные цифровые входы - 12 (изолированный вход с оптической муфтой, 2 из них могут использоваться как высокоскоростные счетчики) Встроенные цифровые выходы - 8 (Релейный выход) Встроенные аналоговые входы - 8 (0-20 мА или 0-5 В) Встроенные аналоговые выходы - 2 (0-20мА или 0-10В) Встроенные высокоскоростные счетчики импульсов - 2 однофазных или 1 двухфазный (подсчет импульсов 100 КГц, может использоваться как 2 однофазных или 1 двухфазный) Индикаторы состояния входов/выходов - 44 шт. Входное изображение - 256 байт (512 бит для цифровых входов и 192 байта для аналоговых входов) Выходное изображение - 256 байт (512 бит для цифровых выходов и 192 байта для аналоговых выходов) Источник питания и выход питания Источник питания - Номинальное напряжение - 220 В переменного тока или 24 В постоянного тока Диапазон - От 90 В переменного тока до 250 В переменного тока, 50 Гц, или 24 В постоянного тока Изолированный выход питания - Номинальное напряжение - 24 В ПОСТОЯННОГО ТОКА Номинальный ток - 0.2A Выходное сопротивление - Около 20 Ом Клеммы ВЫХОД (24 В+, 24 В-) Связь Ethernet 1 порт (RJ45, адаптивный 10M/100M, протокол MODBUS TCP) RS232 - 1 порт (COM0, для внутреннего тестирования) RS232/485 - 3 порт Настройки по умолчанию: MODBUS RTU Slave, бодовая скорость 19200,1,8,E, адрес 1 DIP - 8 бит Установка DIP ON приведет к тому, что IP-адрес будет установлен по умолчанию 192.168.1.99 Переключатель запуска/остановки - 2 переключателя запуск/стоп (в режиме остановки останавливается только программа ПЛК) Индикатор связи 6 шт Память Объем памяти пользовательских программ - 2M байт Размер памяти данных пользователя - 2M байт Память данных резервной батареи - 1К байт Время резервного копирования данных - 1 год Характеристика процессора Частота процессора - 48 МГц - Макс. 72 МГц Минимальное время обработки инструкций
