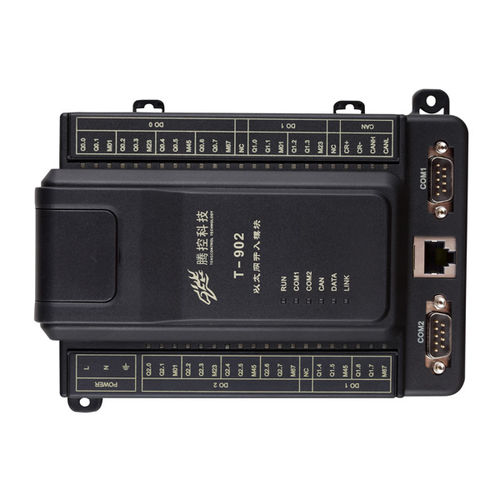

Программируемая автоматическая система бокс T-902

на DIN-рейкецифровые выходырелейные выходы

Размер - 169 x 134 x 63 мм (Ш x В x Г) Вес - 0.5 кг Крепление Стандартная рейка или болты Рабочая температура - От -40ºC до 85 ºC Характеристика ввода/вывода Встроенные цифровые входы - 24 релейных выхода Индикаторы состояния входов/выходов - 44 шт. Выходное изображение - 256 байт (512 бит для цифровых выходов) Источник питания Номинальное напряжение 220 В переменного тока или 24 В постоянного тока Диапазон От 90 В переменного тока до 250 В переменного тока, 50 Гц, или 24 В постоянного тока Номинальный ток 23mA/220VAC (когда все цифровые выходы работают с полной нагрузкой, ) 14mA/220VAC (когда все цифровые выходы в режиме холостого хода) Цифровой выход Выходная периферия - Релейный выход Выходы - 24 Сопротивление нагрузки - 5A/220VAC или 5A/30VDC индикаторы - Светодиодный индикатор загорится и контакт реле замкнется, если соответствующий выход активен Время срабатывания - ≤20 мс Срок службы механических 2,000,000 номинальная нагрузка Связь Ethernet 1 порт (RJ45, адаптивный 10M/100M, протокол MODBUS TCP) RS232 1 порт (COM0, для внутреннего тестирования) RS232/485 2 порт COM2, DB9 RS232 прямое подключение COM1, DB9 RS485 (контакт 2 - B, контакт 3 - A) Настройки по умолчанию: MODBUS RTU Slave, бодовая скорость 19200,1,8,E, адрес 1 CAN 1 порт DIP 8 бит Переключатель запуска/остановки 2 переключателя запуск/стоп (в режиме остановки останавливается только программа ПЛК) Индикатор связи 6 шт Память Объем памяти пользовательских программ 2M байт Размер памяти данных пользователя 2M байт Память данных резервной батареи 1К байт Время резервного копирования данных 1 год Характеристика процессора Частота процессора 48 МГц Макс. 72 МГц Минимальное время обработки инструкций 4 миллисекунды Работа с INT и битами - От 1 до 4 микросекунд - Алгоритм с плавающей точкой - Около 40 микросекунд - количество таймеров 1 мс - Без ограничения Часы Внутренние часы - Резервная батарея
