Краткое описание

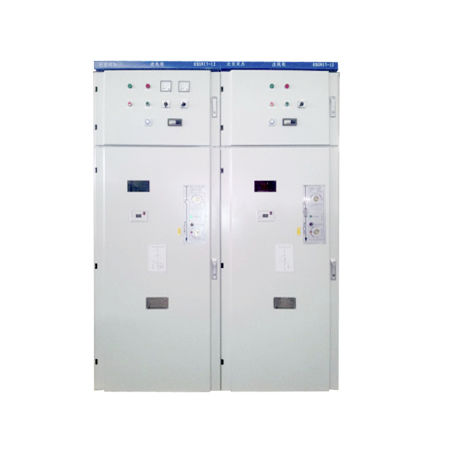

Ячейка КРУ с воздушной изоляцией стационерного типа в металлическом корпусе HXGN-12 предназначена для приема и распределения электрической энергии при напряжении 12кВ переменного тока частотой 50Гц. Данная продукция применяется в системах распределния электроэнергии для контроля и защиты трансформатора, кабеля и воздушной линии.
Общие сведения
Особенности продукции
Ячейка КРУ с воздушной изоляцией стационерного типа в металлическом корпусе HXGN-12 в основом состоит из выключателя нагрузки, комбинации выключателя нагрузки с предохранителем и металлического корпуса. По разным направлениям коммутационного устройства разделяется на два типа: боковая ячейка и прямая ячейка.
Боковая ячейка занимает малую площадь, тем самым легко соединить ячейку.
Для прямой ячейки удобно установить кабель.
Технические характеристики
Ячейка КРУ с выключателем нагрузки
Номинальная частота 50Гц
Номинальный ток короткого времени 20кА 4с
Номинальный пиковой ток 50кА
Номинальное напряжение ПЧ на 1 мин 42кВ
Номинальное напряжение грозового импульса 75кВ
Степень защиты IP 4X
Ячейка КРУ с выключателем нагрузки с предохранителем
Номинальное напряжение 12 кВ
Номинальный ток 125А
Номинальная частота 50Гц
Номинальный ток отключения при КЗ 31.5кА
Номинальное напряжение ПЧ на 1 мин 42кВ
Номинальное напряжение грозового импульса 75кВ
Степень защиты IP 4X
