Краткое описание

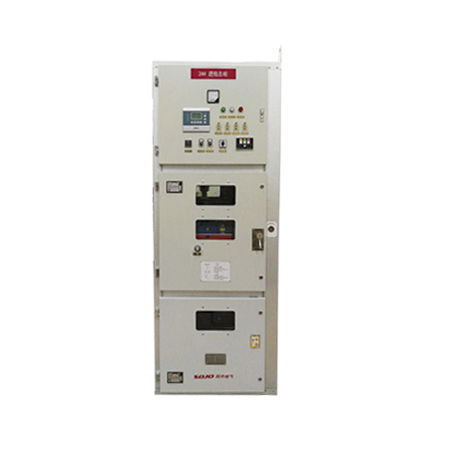

КРУ XGN66-12 с воздушной изоляцией стационарного типа для внутренней установки предназначено для распределения электроэнергии трехфазной электричекой сети переменного тока промышленногй частотой 50Гц и напряжением 3,6-12кВ. Устройство может быть расширено с двойной системой шин.
Общие сведения
В конструкцию КРУ с воздушной изоляцией стационарного типа XGN2-12 входит вакуумный выключатель ZN28A-10. Главный выключатель, разъединитель, заземлитель и двери с механической блокировкой. Вся конструкция обеспечивает простое управление, удобное обслуживание и высокую надежность эксплуатации.
Особенности конструкции
Отсек шин устанавливается на верхней части ячейки, и шины горизонтально проходят целое КРУ с элегазовой изоляцией.
Для выключателя нагрузки используется выключатель нагрузки с
элегазовой изоляцией.
Отсек кабелей широкий, нижные выводы используют
неэкранированные кабельные соединители, легкая и удобная
установка.
В низковольтной камере устновелны привод пружины и устройства
блокировки.
Технические характеристики
Номинальная частота 50Гц
Номинальный ток короткого времени 20-40кА 4с
Номинальный пиковой ток 50-100кА
Номинальное напряжение ПЧ на 1 мин 42кВ
Номинальное напряжение грозового импульса 75кВ
Степень защиты IP 4X
