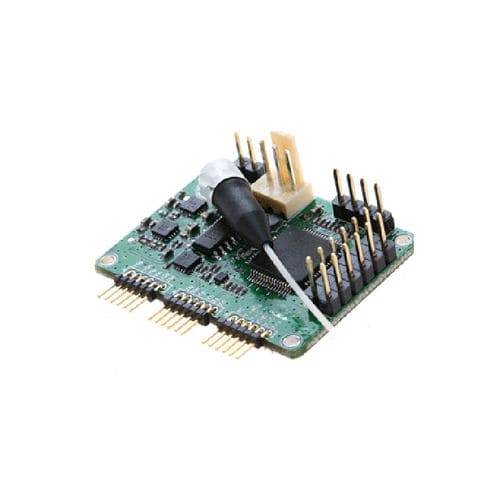

Плата контроллера MZM

Контроллер смещения модулятора Rofea специально разработан для модуляторов Mach-Zehder и обеспечивает стабильное рабочее состояние в различных рабочих средах.Благодаря полностью цифровому методу обработки сигналов контроллер может обеспечить сверхстабильную работу. Контроллер подает низкочастотный сигнал дизеринга с малой амплитудой вместе с напряжением смещения в модулятор.Он продолжает считывать выходной сигнал модулятора и определяет состояние напряжения смещения и связанную с ним ошибку.Новое напряжение смещения будет приложено после предыдущего измерения.Таким образом, модулятор гарантированно работает при правильном напряжении смещения. Особенность • Управление напряжением смещения в режимах Peak/Null/Q+/Q− • Контроль напряжения смещения в произвольной точке • Сверхточное управление: максимальный коэффициент затухания 50 дБ в нулевом режиме; Точность ±0,5◦ в режимах Q+ и Q−. • Низкая амплитуда дизеринга: 0,1% Vπ в режиме NULL и режиме PEAK 2% Vπ в режиме Q+ и режиме Q− • Высокая стабильность: с полностью цифровой реализацией • Низкий профиль: 40 мм (Ш) × 30 мм (Г) × 10 мм (В). • Простота в использовании: ручное управление с помощью мини-перемычки; Гибкие OEM-операции через MCU UART2 • Два различных режима подачи напряжения смещения: a. Автоматическое управление смещением. б.Определяемое пользователем напряжение смещения
