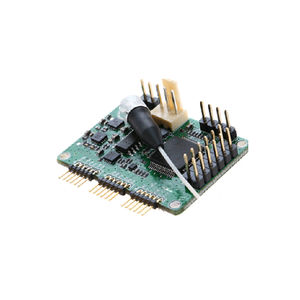

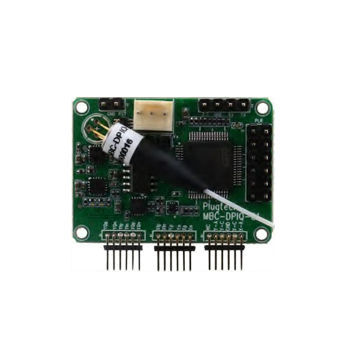

Плата контроллера DP-IQ

Контроллер смещения модулятора Rofea специально разработан для модуляторов Mach-Zehder и обеспечивает стабильное рабочее состояние в различных рабочих средах.Благодаря полностью цифровому методу обработки сигналов контроллер может обеспечить сверхстабильную работу. Контроллер подает низкочастотный сигнал дизеринга с малой амплитудой вместе с напряжением смещения в модулятор.Он продолжает считывать выходной сигнал модулятора и определяет состояние напряжения смещения и связанную с ним ошибку.Новое напряжение смещения будет приложено после предыдущего измерения.Таким образом, модулятор гарантированно работает при правильном напряжении смещения. • Одновременно обеспечивает шесть автоматических напряжений смещения для модуляторов IQ с двойной поляризацией. • Независимый формат модуляции: SSB, QPSK, QAM, OFDM проверены. •Подключи и играй: Ручная калибровка не требуется. Все автоматически. • Плечи I, Q: управление в пиковом и нулевом режимах. Высокий коэффициент затухания: макс. 50 дБ1. •P Arm: управление в режимах Q+ и Q-. Точность: ± 2◦. • Низкий профиль: 40 мм (Ш) × 29 мм (Г) × 8 мм (В). •Высокая стабильность: полностью цифровая реализация. Простота в использовании: •Ручное управление с помощью мини-перемычки 2. Гибкие операции OEM через UART/IO •Два режима подачи напряжения смещения: a. Автоматическое управление смещением. b. Напряжение смещения, определяемое пользователем.
