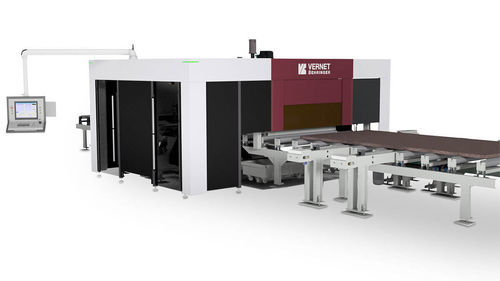

Обрабатывающий центр 3 оси MAG420

горизонтальныйдля сталидля алюминия

Описание

Станок для обработки листов Vernet Behringer MAG420 обеспечивает точную и быструю проходную обработку металлических листов. Он объединяет маркировку, твердосплавное сверление и фрезерование, снятие кромок отверстий на верхней и нижней поверхностях, а также высокоточное плазменное резание для прямых и фасочных резов. MAG420 поддерживает расширенную автоматизацию, включая автоматическую подачу/перемещение деталей и автоматическую или полуавтоматическую загрузку листов.

Основные функции

• Фрезерование
• Маркировка (V-scoring быстрая маркировка — стандарт; опционально — дисковая маркировочная установка высокой скорости на 40 символов)
• Сверление (твердосплавное сверление с шпинделем 16 кВт; широкий диапазон скоростей)
• Штриховка / scribing
• Снятие фасок/дебурринг отверстий (верх/низ)
• Высококачественное плазменное резание (прямые и фасочные резы)

Автоматизация и производственные преимущества

• Полу- или полностью автоматическая загрузка листов для сокращения трудозатрат
• Автоматическая выгрузка деталей и паллетирование для непрерывной работы
• Гибкие модули автоматизации для интеграции в производственные линии
• Опциональный полный кожух для защиты операторов
• Экономия материала за счёт продвинутого nesting и непрерывной цепной резки без остатков; позиционно-перемещаемая измерительная тележка минимизирует остатки (до 20 мм)
• Интеграция процессов: частичная или полная интеграция с установкой VB by SPK Finition для удаления заусенцев, очистки от окалины, скругления кромок, обезжиривания и подготовки поверхности
• Автоматический 14-местный магазин инструментов для длительной автономной работы

Технические данные (фрагмент)
Габариты листа: 4 000 x 2 000 мм
Мин. / макс. толщина (в зависимости от источника плазмы): 5 - 30 / 50 мм
Макс. масса: 2 т или 650 кг/м

Характеристики машины (фрагмент)
Маркировка: V-scoring быстрая маркировка (стандарт); дисковая маркировочная установка 40 символов (опция)
Сверление: мощность шпинделя 16 кВт; скорость 160 - 4 000 об/мин; макс. диаметр сверления 50 мм Ø; магазин инструментов 14 позиций
Плазменная резка: источник Hypertherm или Kjellberg, 170 - 400 A HD
Управление станком: программное обеспечение PROSH с лицензией nesting

Характеристики / технические спецификации

• Модель: MAG420
• Размеры листа: 4 000 x 2 000 мм
• Диапазон толщин материала: 5 - 30 мм (до 50 мм в зависимости от источника плазмы)
• Макс. вес листа: 2 т или 650 кг/м
• Мощность шпинделя для сверления: 16 кВт
• Частота вращения шпинделя: 160 - 4 000 об/мин
• Макс. диаметр сверления: 50 мм Ø
• Магазин инструментов: 14 позиций
• Варианты источников плазмы: Hypertherm или Kjellberg (170 - 400 A HD)
• ПО управления: PROSH с лицензией nesting
• Функции: фрезерование, маркировка, сверление, штриховка, снятие заусенцев отверстий (верх & низ), плазменная резка HD (прямая & фаска)
• Автоматизация: автоматическая/полуавтоматическая загрузка листов, автоматическая обработка и выгрузка деталей, паллетирование
• Опции: полный кожух, дисковая маркировочная установка высокой скорости (40 символов), интеграция VB by SPK Finition для финиша
• Экономия материала: продвинутое nesting, непрерывная цепная резка, позиционно-перемещаемая измерительная тележка (остатки от 20 мм)
