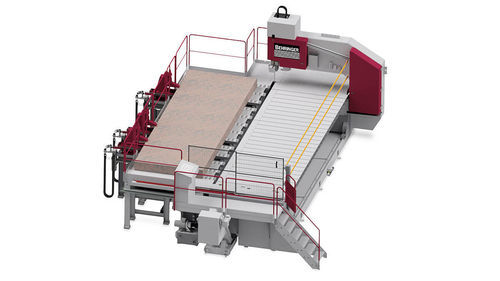

Ленточная пила LPS40-160-4A

вертикальнаядля панелейдля крупногабаритных товаров

Обзор
Автоматический вертикальный ленточнопильный станок LPS40-160-4A предназначен для полностью автоматической обработки пластин в одной зажиме. Опционная поворотная направляющая полотна на 90° обеспечивает продольную и поперечную резку без ручного поворота пластины. Сервоуправляемые захваты подачи точно позиционируют тяжёлый материал. Функция nesting уменьшает время обработки и потери материала. Система управления визуализирует задания по резке и поддерживает безошибочную работу.

Ключевые характеристики

• Высокая степень автоматизации: обеспечивает полностью автоматическую обработку заказов и производство по индивидуальным размерам; опционная направляющая полотна с поворотом 90° для продольных и поперечных распилов.
• Преимущества при закупке материала: производство плоского материала из больших листов оптимизирует складирование и закупку сырья.
• Точность и производительность реза: стойкая к кручению конструкция рамы пильного узла обеспечивает высокую точность реза, снижение вибрации и длительный срок службы полотна; усилие подачи приложено близко к месту реза для точных перемещений подачи.
• Поворотная направляющая полотна (опция): вращение на 90° для автоматического продольного и поперечного распила.
• Управление системы / редактор листов: интуитивное управление с сенсорным экраном; задания в редакторе листов; стандартное автоматическое определение контуров листа.
• Функциональность nesting: оптимизированное расположение заданий распила для минимизации отходов или времени резки.
• Быстрая смена полотна: безинструментальная замена полотна для сокращения времени наладки.

Диапазон реза
Длина реза: 4 100 мм
Ширина реза: 1 600 мм
Высота реза: 400 мм
Минимальная ширина реза: 30 мм
Минимальная высота реза: 8 мм

Технические характеристики
Мощность привода: 7,5 кВт
Скорость полотна: 10 – 100 м/мин
Размеры полотна: 8 000 × 54 × 1,6 мм
Внутренний стол:
Площадь опоры: 1 800 × 4 250 мм
Внешний стол:
Площадь опоры: 1 800 × 4 250 мм
Количество захватов: 3
Ход захватов: 1 850 мм

Габариты и вес
Длина: 8 250 мм
Ширина: 6 200 мм
Высота: 4 100 мм
Вес: 21 000 кг
Высота опоры материала: 1 620 мм

Спецификации

• Модель: LPS40-160-4A
• Длина реза: 4 100 мм
• Ширина реза: 1 600 мм
• Высота реза: 400 мм
• Минимальная ширина реза: 30 мм
• Минимальная высота реза: 8 мм
• Мощность привода: 7,5 кВт
• Диапазон скорости полотна: 10 – 100 м/мин
• Размеры полотна: 8 000 × 54 × 1,6 мм
• Площадь опоры внутреннего стола: 1 800 × 4 250 мм
• Площадь опоры внешнего стола: 1 800 × 4 250 мм
• Количество захватов: 3
• Ход захватов: 1 850 мм
• Габариты (Д × Ш × В): 8 250 × 6 200 × 4 100 мм
• Вес: 21 000 кг
• Высота опоры материала: 1 620 мм
