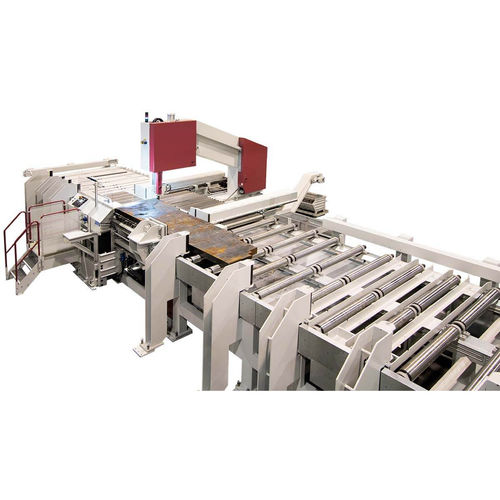

Ленточная пила VPS60-220A

для панелейвертикальнаядля цветных металлов

Обзор
Паллетная автоматическая ленточная пила VPS60-220A — решение BEHRINGER для полностью автоматического поперечного распиливания крупных плит и слитков. Вертикальное расположение полотна уменьшает длину вхождения по сравнению с горизонтальными конструкциями, обеспечивая более высокую производительность реза и снижение затрат на инструменты. Серия VPS выполнена на прочной раме с высокопроизводительными компонентами для требовательных применений в торговле сталью, промышленности и металлопроизводстве, обрабатывая цветные металлы и алюминий, обычные стали и труднообрабатываемые материалы, такие как Inconel или титан. Модульная конструкция позволяет индивидуально адаптировать машину под задачи заказчика.

Ключевые особенности

• Вертикальное расположение полотна: снижает длину вхождения при обработке широких плит и слитков; позволяет применять более узкие/мелкозубые полотна, повышая производительность реза и уменьшая ширину реза.
• Высокопроизводительный пильный блок в противовращающейся C-раме для улучшенной производительности реза и низких вибраций.
• Серво-приводной захват подачи разделённого исполнения с двумя электронно связанные шпиндельными приводами для надёжного и точного позиционирования широких плит.
• Высокая точность и производительность реза благодаря противовращающейся раме и приложению силы подачи под точкой реза.
• Направляющие части полотна из серого чугуна производства BEHRINGER для гашения вибраций в зоне реза и увеличения ресурса инструмента.
• Приводимые дууплексные щётки для удаления стружки активно очищают полотно и предотвращают попадание стружки в канал реза; щётки автоматически подстраиваются под полотно.
• Серво-система подачи BEHRINGER: постоянное удаление стружки и быстрая реакция на датчики давления резания для предотвращения перегрузок и преждевременного износа полотна.
• Автоматическая настройка направляющего рычага: подвижная направляющая полотна автоматически регулируется по высоте реза для оптимальных результатов без ручной корректировки.
• Оптимальная доступность: открытая конструкция для простого обслуживания, прямой доступ к расходным частям и упрощённая замена полотна.
• Крупногабаритный транспортер стружки с интегрированным баком для СОЖ, расположенный под пильным блоком; выдвижной для очистки и обслуживания.
• Экономичное применение твердосплавных полотен благодаря прочной конструкции, серво-технологии и продуманной утилизации стружки.
• Удобное управление через сенсорный ПЛК.

Технические данные (кратко)
Диапазон распила
Диапазон распила плоский Ш x В: 2 250 x 600 мм
Минимальный размер для резки плоский Ш x В: 500 x 20 мм
Минимальная длина реза: 15 мм

Характеристики производительности
Длина подачи за ход: 1 500 мм
Мощность привода (пила): 7,5 кВт
Скорость полотна: 17 - 120 м/мин
Размеры полотна: 11 080 x 54 x 1,6 мм
Длина остатка в автоматическом режиме: 40 мм
Общая мощность: 15 кВт
Подача пилы: серво-подача через реечный привод
Подача материала: шарико-винтовая передача
Зажим материала: гидравлический
Очистка полотна: электрически приводная щётка для стружки

Габариты и масса
Длина: 11 700 мм
Ширина: 3 600 мм
Высота: 4 220 мм
Масса: 19 000 кг
Высота опоры материала: 1 650 мм

Характеристики / Технические спецификации

• Модель: VPS60-220A
• Диапазон распила (плоский Ш x В): 2 250 x 600 мм
• Минимальный размер для резки (Ш x В): 500 x 20 мм
• Минимальная длина реза: 15 мм
• Длина подачи за ход: 1 500 мм
• Мощность привода (пила): 7,5 кВт
• Общая мощность: 15 кВт
• Диапазон скорости полотна: 17 - 120 м/мин
• Размеры полотна: 11 080 x 54 x 1,6 мм
• Минимальная длина остатка (автомат): 40 мм
• Подача пилы: серво-подача через реечный привод
• Подача материала: шарико-винтовая передача
• Зажим материала: гидравлический
• Очистка полотна: электрически приводная щётка для стружки
• Транспортер стружки с интегрированным баком для СОЖ (в стандарте)
• Габариты машины L x W x H: 11 700 x 3 600 x 4 220 мм
• Масса: 19 000 кг
• Высота опоры материала: 1 650 мм
