Ленточная пила LPS 3D 1250

вертикальнаядля пластмассыдля панелей

Обзор

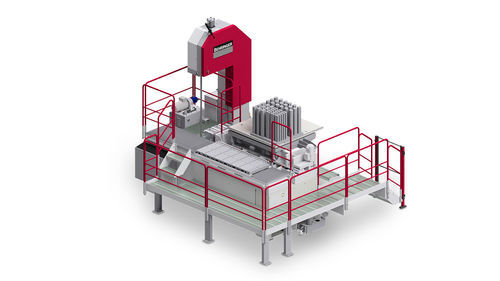

Вертикальная ленточная пила LPS 3D 1250 разработана для раскроя аддитивно изготовленных 3D‑печатных плит размером до 1 250 x 1 250 мм. Станок оснащён NC‑управляемым приспособлением для точного позиционирования плиты относительно распила. Приспособление может поворачиваться на 90° для горизонтальной погрузки/разгрузки. Behringer предлагает модульные опции для адаптации станка к материалу, пылевому режиму и технологическому процессу.

Опции

• Кожух станка с подключением вытяжки (для пыли/аэрозолей).
• Система минимального смазывания (Micro Spray System) с двумя соплами для контролируемого увлажнения полотна.
• Индивидуальные зажимные приспособления, подгоняемые под форму пластины и требования заказчика.
• Транспортер стружки (звено‑лента) для вывода стружки в контейнер.
• Фильтрационная установка для охлаждающей жидкости для удаления частиц и остатков порошка.

Функции

• Погрузка/разгрузка: NC‑управляемое приспособление для удержания напечатанных пластин; поворот на 90° для горизонтальной обработки и сокращения времени переналадки.
• Ограждение и вытяжка (опция): кожух с подключенной вытяжкой для улавливания пыли и аэрозолей в зависимости от материала и смазки.
• Micro Spray System (опция): система минимального смазывания с двумя соплами для смачивания полотна и продления его ресурса.
• Управление стружкой: транспортер под пильным узлом для вывода стружки в контейнер.
• Точный распил: рама пилы с высокой жесткостью на кручение и подача, направляемая под точкой реза, для точных подач и стабильного качества реза.
• Автоматическое позиционирование: после ввода толщины пластины NC‑ось автоматически позиционирует приспособление на линию реза.
• Очистка охлаждающей жидкости: штатный фильтр очищает охлаждающую эмульсию от частиц и остатков порошка, увеличивая срок службы жидкости.
• Сервопривод подачи с управлением давлением резания: обеспечивает стабильный съём стружки и быструю реакцию на изменение сечения.
• Быстрая смена полотна: безинструментальная смена для минимальных времени переналадки.
• Направляющие полотна из чугуна: демпфирование вибраций в зоне реза для увеличения ресурса инструмента.

Технические характеристики

• Диапазон реза
  Максимальный размер плоской пластины Ш x В: 1 250 x 1 250 мм
  Максимальный диаметр круглой пластины: 1 250 мм
  Минимальный размер плоской пластины Ш x В: 300 x 300 мм
  Минимальный диаметр круглой пластины: 300 мм
  Максимальная высота печати: 650 мм (опция 1 600 мм)
• Производительность
  Мощность привода: 5,5 кВт
  Скорость полотна: 17 – 120 м/мин
  Размер полотна: 7 100 x 67 x 1,6 мм
  Суммарная мощность: 8 кВт
  Позиционирование пластины: серводвигатель через шарико‑винтовой привод
• Габариты и вес
  Длина: 4 500 мм
  Ширина: 4 000 мм
  Высота: 3 900 мм
  Вес: 7 850 кг
  Высота опоры материала: 1 650 мм
