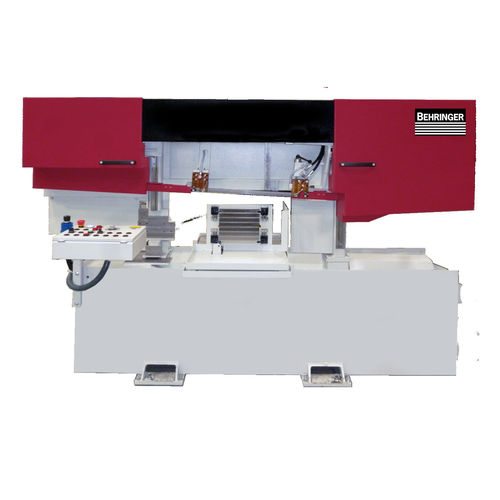

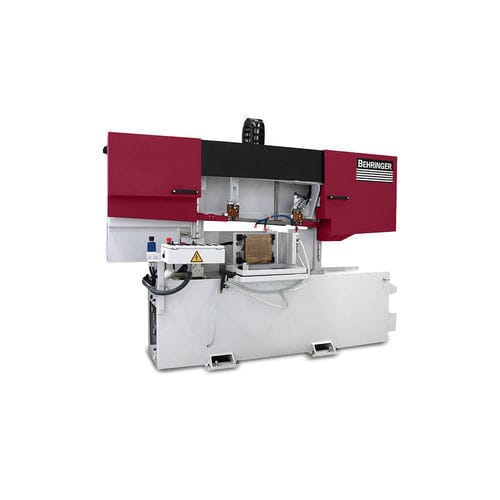

Ленточная пила HBE320-523 3D

горизонтальнаядля металловдля шланга

Обзор Горизонтальная ленточная пила HBE320-523 3D разработана для резки 3D-печатных пластин размером до 520 x 300 мм. Прижимное устройство изготавливается по требованиям заказчика для обеспечения гибкости при различных размерах и формах пластин. Механический упор с нулевой точкой, выровненный по печатной пластине, упрощает наладку и снижает источник ошибок. Оснастка подвижна для облегчения загрузки и обращения с деталями.

Опции

• Корпус станка с возможностью подключения вытяжки (для фильтрации пыли и аэрозолей)
• Минимальное количество смазки / Micro Spray System (опция)
• Индивидуальные концепции зажима по требованиям заказчика (напр., гидравлические зажимы, кастомные схемы сверления)
• Фильтрация / очистка охлаждающей жидкости (в стандартной комплектации) для удаления частиц и остатков порошка

Ключевые особенности

• Быстрая и лёгкая загрузка/разгрузка с помощью устройства для фиксации аддитивно напечатанных базовых плит; плиты можно вставлять вручную или с помощью подъемного оборудования
• Варианты зажима в соответствии с потребностями заказчика; стандартная кастомная схема сверления для 3D-печатных пластин
• Корпус и вытяжная система доступны для улавливания пыли и паров в зависимости от материала и смазки
• Чувствительная система регулирования давления резания BEHRINGER, адаптирующая подачу к изменяющимся сечениям для улучшения качества реза
• Прецизионная порталная линейная направляющая и стабильная, низковибрационная рама пилы для лучших результатов резки и долгого срока службы
• Упор с нулевой точкой для простого выравнивания печатных панелей без переналадки для тонких пластин
• Стандартная фильтрующая/очистная установка для охлаждающей жидкости для продления срока службы
• Micro Spray System (опция) для минимальной смазки при резке профилей, труб и сплошного материала
• Электроприводная щетка для стружки с механизмом быстрой замены без инструментов
• Направляющие элементы ленты из чугуна для демпфирования вибраций и увеличения ресурса инструмента
• Энергоэффективные приводы и специальная гидравлика (примерно 30% снижение энергопотребления по сравнению с предыдущей моделью)
• Процесс резки существенно быстрее, чем у проволочных ЭДМ-станков для применимых задач

Технические характеристики

• Макс. размер печатной пластины (плоская Ш x В): 520 x 300 мм
• Мин. размер печатной пластины (плоская Ш x В): 100 x 100 мм
• Макс. высота печати: 400 мм
• Мин. толщина пластины: 20 мм
• Мощность привода: 2,6 кВт
• Скорость ленты: 15 - 110 м/мин
• Размеры полотна пилы: 5 300 x 34 x 1,1 мм
• Общая мощность: 3,7 кВт
• Позиционирование печатной пластины: механический упор с нулевой точкой
• Длина: 1 150 мм
• Ширина: 2 750 мм
• Высота: 2 150 мм
• Вес: 1 600 кг
• Высота опоры материала: 830 мм
