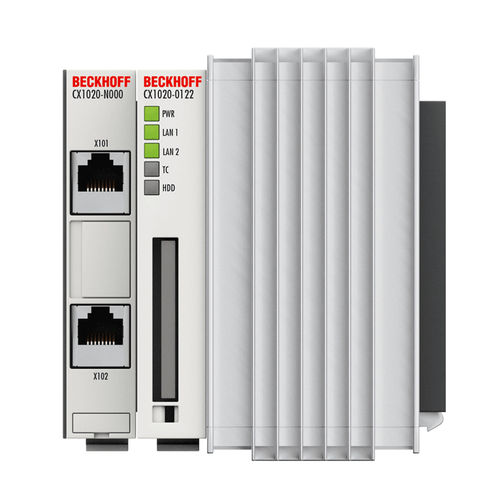

Встроенный ПК CX1020-0 series

Intel® Celeron®EthernetRJ45

Базовый процессорный модуль CX1020 оснащен процессором Intel® с частотой 1 ГГц. Контроллеру не требуется вентилятор или другие вращающиеся компоненты. Помимо процессора и чипсета, модуль CX1020 также содержит основную память, которая доступна в различных объемах. Контроллер загружается с Compact Flash. Базовая конфигурация CX1020 включает карту Compact Flash емкостью 128 МБ и два интерфейса Ethernet RJ45. Эти интерфейсы подключены к внутреннему коммутатору и представляют собой простой вариант создания линейной топологии без необходимости использования дополнительных коммутаторов Ethernet. Все остальные компоненты семейства CX могут быть подключены через интерфейс PC/104, который доступен с обеих сторон. Модуль пассивного охлаждения входит в комплект поставки. Операционной системой может быть Windows Embedded CE 6 или Windows Embedded Standard 2009. Программное обеспечение для автоматизации TwinCAT 2 превращает систему CX1020 в мощный ПЛК и систему управления движением, которая может работать как с визуализацией, так и без нее. В отличие от CX1010, CX1020 также может использоваться для интерполяции перемещений осей с помощью TwinCAT 2 NC I. К базовому модулю ЦПУ можно добавить дополнительные системные интерфейсы или подключения к полевой шине. Для модуля ЦПУ требуется модуль питания типа CX1100. Все модули полевой шины CX1500 и все источники питания CX1100 серии CX могут использоваться в комбинации с CX1020. Встраиваемый ПК CX1020 также доступен в качестве опции заказа CX1900-0320 с нулевым кэшем второго уровня. Вместо процессора с тактовой частотой 1 ГГц и кэшем второго уровня (L2) 512 кБ используется менее дорогой вариант процессора без кэша второго уровня (L2 = 0 кБ).
