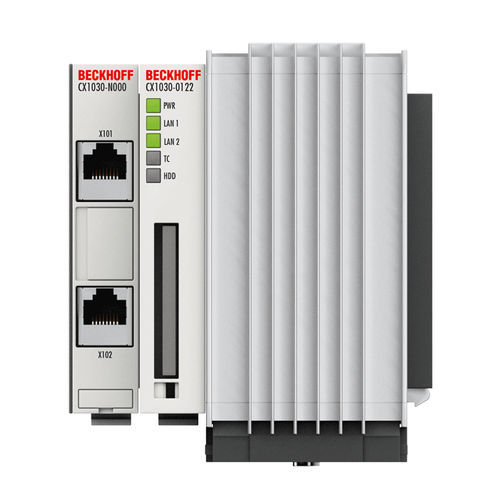

Модуль ЦП ISA CX1030-0 series

Intel® Pentium® Mвстроенныйкомпактный

Базовый процессорный модуль CX1030 обеспечивает питание от Intel® Pentium® M на DIN-рейке. CX1030 оснащен процессором Intel® Pentium® M с частотой 1,8 ГГц. Охлаждение процессора осуществляется с помощью модуля охлаждения и легко заменяемого картриджа вентилятора, расположенного на нижней стороне корпуса. Скорость вращения вентилятора считывается с помощью программного обеспечения и, следовательно, может контролироваться. Помимо процессора и чипсета, модуль CX1030 содержит также оперативную память, которая может быть разного объема. Контроллер загружается с Compact Flash. Базовая конфигурация CX1030 включает в себя карту Compact Flash емкостью 128 МБ и два интерфейса Ethernet RJ45. Они подключаются к внутреннему коммутатору и обеспечивают простую возможность создания линейной топологии без использования дополнительных Ethernet-коммутаторов. Все остальные компоненты семейства CX могут быть подключены через интерфейс PC/104, имеющийся с обеих сторон. Модуль активного охлаждения входит в комплект поставки. В качестве операционной системы может использоваться Windows Embedded CE 6 или Windows Embedded Standard 2009. Программное обеспечение для автоматизации TwinCAT 2 превращает систему CX1030 в мощный ПЛК и систему управления движением, которая может использоваться как с визуализацией, так и без нее. В отличие от CX1010, CX1030 может также использоваться для интерполяции перемещений осей с помощью TwinCAT 2 NC I. К базовому процессорному модулю могут быть добавлены дополнительные системные интерфейсы или соединения с полевой шиной. Для работы процессорного модуля требуется модуль питания типа CX1100-001x. Все модули полевой шины CX1500 и все блоки питания CX1100-001x из серии CX могут использоваться в комбинации с CX1030.
