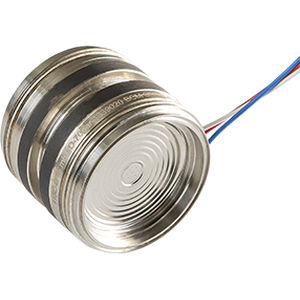

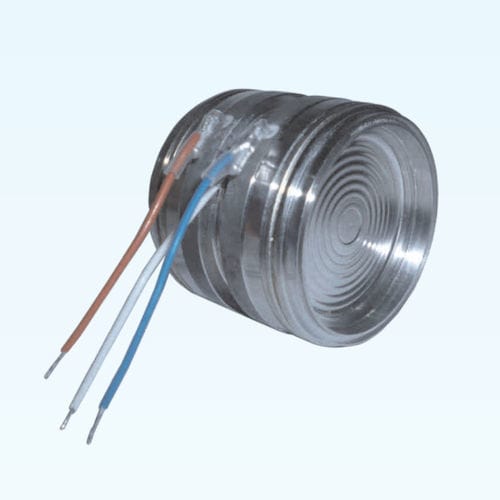

Дифференциальный датчик давления 115C

емкостныйаналоговыйдля кислорода

Модель 115C - это емкостной датчик перепада давления, основанный на технологии металлических конденсаторов BCM. Чувствительный элемент состоит из двух неподвижных конденсаторных пластин и одной подвижной чувствительной мембраны. Чувствительная мембрана расположена между двумя пластинами конденсатора и образует две разделенные камеры вместе с каждой пластиной конденсатора. Весь чувствительный элемент упакован в корпус из нержавеющей стали 316L SS, который заполнен силиконовым маслом. Через заполняющее масло измеренное давление может быть передано от двух изолирующих мембран 316L SS к чувствительному элементу. Если эти два давления отличаются друг от друга, чувствительная пластина будет вынуждена переместиться ближе к одной из пластин конденсатора. В результате, электрический выходной сигнал может быть создан за счет изменения емкости между чувствительной пластиной и двумя пластинами конденсатора. Для различных применений для данной модели доступны различные типы заполняющей жидкости. Датчик может быть заполнен стандартной жидкостью типа А для промышленности общего назначения, жидкостью типа В, подходящей для кислородной промышленности, или жидкостью типа С, подходящей для табачной промышленности. Датчик 115C разработан для широкого диапазона давления от 0~16 мбар дифференциального (D) давления до 0~410 бар избыточного (G) давления. Благодаря мембране большого диаметра, датчик может измерять вязкие жидкости или жидкости с частицами, а также совместим с агрессивными средами. Для применения в более сильных агрессивных средах по запросу могут быть изготовлены мембраны из тантала, хастеллоя-C или монеля. Модель 115C, герметизируемая уплотнительными кольцами, имеет смачиваемые части диаметром 41,4 мм.
