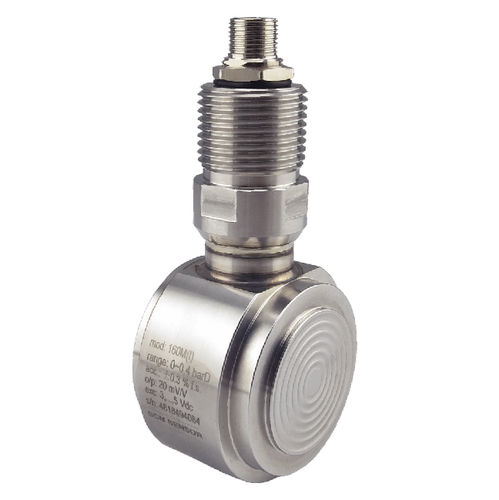

Дифференциальный модулятор давления 160M

кремнийпьезосопротивлениеаналоговый

Модель 160M - это преобразователь дифференциального давления с пьезорезистивным принципом работы. Эта модель широко используется в пневматических или гидравлических системах для промышленной автоматизации и управления процессами. Например, она была интегрирована в интеллектуальные клапаны и системы контроля потока для приложений дифференциального давления. Благодаря уникальной конструкции чувствительных элементов, встроенных в 160M, этот преобразователь может обеспечить пользователям высокое соотношение до 40 между перепадом давления и статическим давлением. Кроме того, 160M может измерять дифференциальное давление в диапазоне -60~+60 мбар. С другой стороны, он может выдерживать статическое давление до 400 бар. Для определения температуры 160M интегрирован с термодиодом двумя различными способами, что приводит к двум доступным цепям. В одной схеме (5 клемм) термодиод подключен вместе с мостом Уитстоуна, а в другой (6 клемм) термодиод полностью независим. Резьба серии 160M для электрического интерфейса рассчитана либо на M27x2 (тип-I, 160M(I)), либо на M56x1.5 (тип-II, 160M(II)), что обеспечивает более широкую пригодность для производства интеллектуальных датчиков перепада давления.
