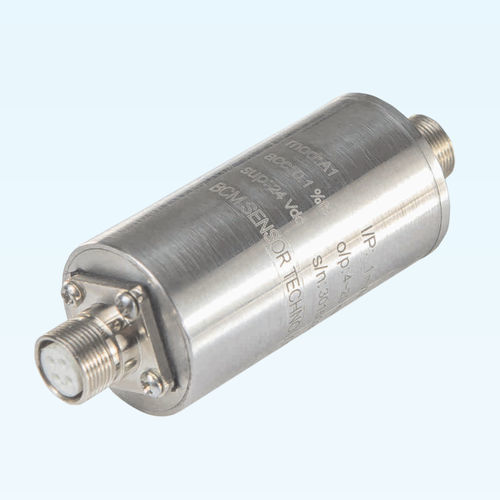

Программируемый формирователь сигнала A1

аналоговыйультрапрочныйдля датчика

Модель A1 Аналоговый кондиционер сигналов датчиков (SSC) разработан как низкопрофильный SSC для использования с любыми датчиками, построенными по схеме моста Уитстоуна. Он усиливает входной (i/p) милливольтовый сигнал датчиков до стандартного аналогового сигнала, который может быть напрямую подан на ПЛК (программируемый логический контроллер) или любую компьютерную систему сбора данных. A1 SSC может обрабатывать чувствительность i/p от 1 мВ/В до 12 мВ/В, а питание датчика осуществляется от напряжения возбуждения в диапазоне 5, ..., 10 В постоянного тока. A1 SSC подает на датчик предварительно установленное на заводе регулируемое напряжение возбуждения (5, ..., 10 В пост. тока). Сигналом o/p A1 SSC может быть либо токовая петля (4~20 мА), либо сигнал напряжения (0~5 В пост. тока или 0~10 В пост. тока). Смещение" и "размах" сигнала o/p на A1 регулируются двумя потенциометрами, расположенными на конце A1 (см. схему ниже). Цепи A1 SSC защищены анодированным алюминиевым корпусом. A1 SSC производится с уровнем защиты от воздействия окружающей среды IP65.
