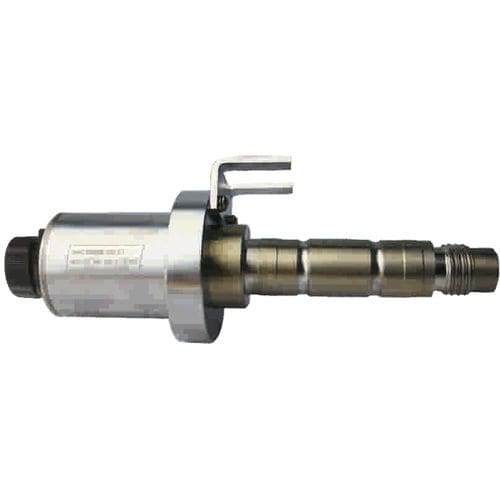

Динамометрическая ось 6798(A)

Нагрузочный штырь 6798 - это недавно разработанный герметичный датчик нагрузки для применения на улице или в суровых условиях. В его конструкции, напоминающей трубку, тензодатчики приклеены к внутренней поверхности трубки и в конечном итоге соединены проводами, образуя цепь Витстоуна. Благодаря уникальной конструкции, корпусу из нержавеющей стали и превосходной герметизации электрического разъема, нагрузочный штырь 6798 имеет герметичное уплотнение, обеспечивающее исключительную защиту от воздействия окружающей среды, вплоть до IP68, для использования в жестких условиях. По сравнению с нагрузочными штифтами 5798, в серии 6798 используется принцип работы изгибающей балки вместо сдвигающей балки, что обеспечивает более высокую устойчивость к воздействию эксцентрической нагрузки. При установке для восприятия силы нагрузки нагрузочный штифт 6798 работает так же, как и нагрузочные штифты BCM 5798, функционируя как двусторонний датчик нагрузки в любом месте, где требуется двусторонний болт или штифт для контроля силы нагрузки, приложенной к его среднему положению. Существует два стандартизированных типа. Общий номер модели - 6798(A). Другая модель - 6798(B) - предназначена для применения в тех случаях, когда используется дужка. Благодаря особенностям модели 6798, включая ее геометрические размеры, грузоподъемность и электрический интерфейс, грузовой штифт 6798 может быть адаптирован для удовлетворения конкретных требований.
