Интерфейс подключения 07-7331-2301/0000

PROFIBUS

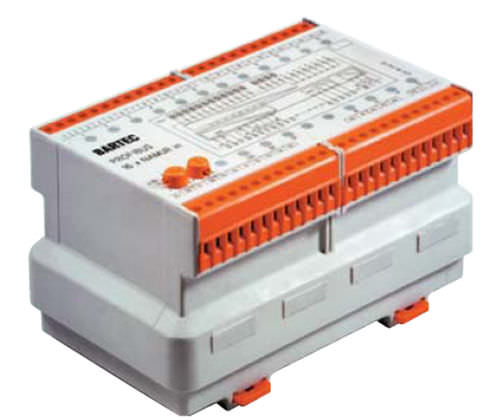

В исполнении Ex e модуль цифровых выходов MODEX может управлять различными исполнительными механизмами с помощью 16 цифровых выходов. Во время работы канал может быть замкнут накоротко на выходах с защитой от короткого замыкания (защита от короткого замыкания в ограниченном объеме). Например, электромагнитные клапаны, контакты, а также датчики сигналов с напряжением 24 В/ макс. 500 мА могут управляться как исполнительные механизмы. Управляемые приводы могут быть отключены аварийной остановкой через второе подключение питания на модуле на клеммах U- и U+. Модуль подключается к системе управления процессом через PROFIBUS-DP. Для адресации модуля имеются поворотные переключатели кодирования. В дополнение к данным пользователя могут передаваться диагностические данные, указывающие на состояние выходов в отношении короткого замыкания или отсутствия напряжения. Эти данные также отображаются на самом модуле с помощью светодиодов. Характеристики 16 каналов выходы 24 В/500 мА Прямое управление электромагнитными клапанами Гальваническая изоляция Светодиодный дисплей ЭМС в соответствии с DIN EN 61000-6-2: 2005, DIN EN 61000-6-3: 2007 + A1: 2011 Программируемый адрес на передней панели Маркировка Ex II 2G Ex db e IIC Gb Ex I M2 Ex db e I Mb Ex db e IIC Gb Ex db e I Mb Класс I, зона 1, IIC A/Ex d e IIC Gb Руководящие принципы/нормы Директива 2004/108/EC Директива 94/9/EC RoHS 2011/65/EU Температура окружающей среды -от 40 °C до +60 °C при T4
