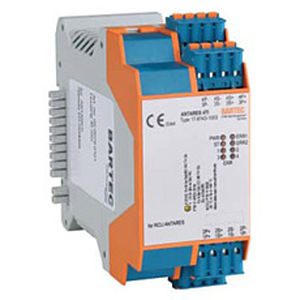

Модуль удаленного ввода/вывода ANTARES 4TI управляется и получает питание с помощью блока рельсового управления (RCU) ANTARES. Этот модуль позволяет искробезопасно подключить 4 Pt100, Pt1000, резисторы или потенциометры. Возможность горячей замены позволяет заменять электронный блок без отключения напряжения даже во взрывоопасной атмосфере. Внутреннее и гальванически изолированное шинное соединение устанавливается простым подключением модулей к RCU. Шина не требуется. Контроль обрыва/короткого замыкания может быть запрограммирован для каждого канала. Сообщения о состоянии шины и отдельные сообщения по каждому каналу отображаются на светодиодах. Это также позволяет проводить диагностику модуля. Программное обеспечение ANTARES Designer позволяет установить параметры для типа датчика. Инструкции по установке см. в описании системы.
Характеристики
4 канала температуры в
Pt100, Pt1000 или резистор
до 10 кОм
2-, 3-, 4-проводниковая технология
Встроенная шина
Установка в зоне ATEX 1/2
или зоне 21/22
Горячая замена
Гальваническая развязка между входами и системой
Контроль обрыва линии/короткого замыкания
Вставные и кодируемые пружинные зажимы
Маркировка
Ex II 2(1) G Ex ib [ia Ga] IIC T4 Gb
Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb
Ex II (1) D [Ex ia Da] IIIC
Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC
Ex ib [ia Ga] IIC T4 Gb
Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb
[Ex ia Da] IIIC
[Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC
Температура окружающей среды
-20 °C до +60 °C
---
