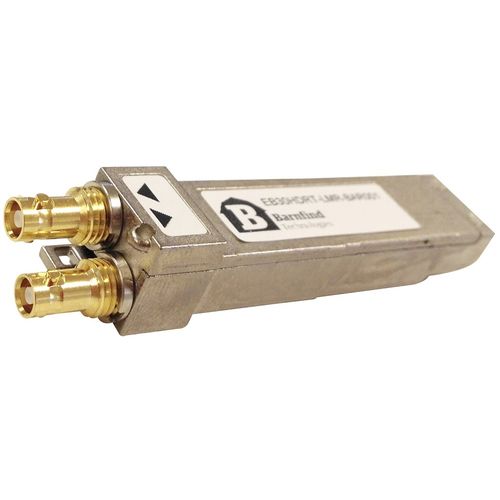

EB30CSRT-MM - это электрический модуль emSFP Transceiver, предназначенный для передачи и приема сигналов SDI со скоростью до 2,97 Гбит/с по коаксиальному кабелю 75Ω через разъемы 75Ω DIN 1.0/2.3. Кабельный драйвер обеспечивает две выбираемые скорости нарастания для достижения соответствия стандартам SMPTE 424M/SMPTE 292M и SMPTE 259M. Эквалайзер имеет функцию восстановления постоянного тока для компенсации содержания постоянного тока в патологических тестовых шаблонах SMPTE.
EB30CSRT-MM предоставляет информацию об идентификации модуля и диагностический контроль через 2-проводной последовательный интерфейс. Он также является решением с возможностью горячего подключения для обновления и обслуживания системы в полевых условиях.
EB30CSRT-MM взаимозаменяем с другими оптическими видео SFP с распиновкой MSA, что повышает гибкость продукта. Модуль совместим со стандартом SMPTE, что позволяет быстро вывести его на рынок и снизить затраты на разработку. EB30CSRT-MM не содержит Pb и соответствует требованиям RoHS.
Совместимость с SMPTE 424M, SMPTE 292M и SMPTE 259M
Разъемы DIN 1.0/2.3 75Ω
Эквалайзер Rx:
Уравнивает кабель Belden 1694A до: 120 м при 2,97 Гбит/с, 140 м при 1,485 Гбит/с и 400 м при 270 Мбит/с
Встроенный драйвер кабеля Tx
Поддерживает DVB-ASI на скорости 270 Мб/с
Поддержка видеопатологических шаблонов для SD-SDI, HD-SDI и 3G-SDI
Горячее подключение
Управление через последовательный интерфейс, включая:
Скорость нарастания выходного сигнала (SD или HD/3G)
Обнаружение входного сигнала (RX_LOS)
Мониторинг напряжения и температуры
Информация о модуле
Низкое энергопотребление - типичное 467 мВт
Одиночное питание +3,3 В
Не содержит Pb и соответствует требованиям RoHS
Диапазон рабочих температур: от -40°C до 80°C
58.пакет emSFP 5 мм x 13,4 мм x 8,6 мм
Поддерживается монтаж в сборные клетки и в стопку клеток
---
