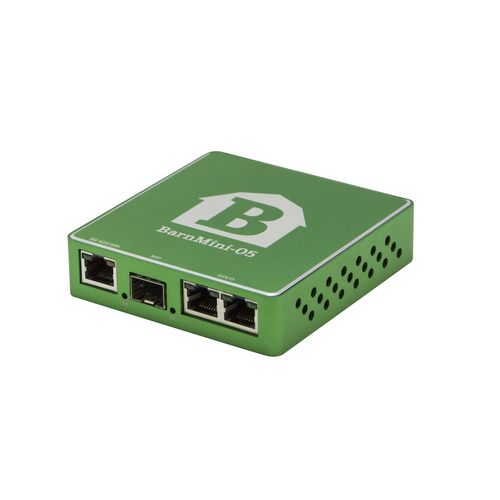

BarnMini-05 предлагает компактный способ преобразования последовательных данных RS422/RS485, 4 x GPI и 4 x GPO в Ethernet. Модуль может служить интеллектуальным мостом между многими устройствами сторонних производителей, например, передавать сигнал RS422 или тали между двумя точками, или управлять внешним оптическим переключателем, таким как BarnMini-06, при резервировании. Триггеры легко настраиваются, и модуль хорошо работает в сочетании с любыми рамками BarnOne. BarnStudio, программное обеспечение управления Barnfind, можно использовать для настройки и мониторинга BarnMini-05.
Последовательный порт
Разъём RJ45
выбираемый RS422 или RS485
Порты GPIO
2x разъема RJ45 с 2x GPI и 2x GPO на каждый разъем
4x GPI - оптопара; общее плавающее опорное напряжение 5 В; для срабатывания подключается к опорному напряжению 0 В
4x GPO - реле; макс. 50 В AC/DC; макс. 100 мА
SFP порт
1x порт SFP (подключаемый модуль малого форм-фактора) для трансиверов, совместимый с MSA
Рекомендуемый модуль SFP: BTSFP-GBase-CU
ethernet 100 Мбит/с (передается по SGMII)
Источник питания
12-24 В постоянного тока, блок питания в комплекте
Физический размер
92 мм x 98 мм x 22 мм
200g
---
