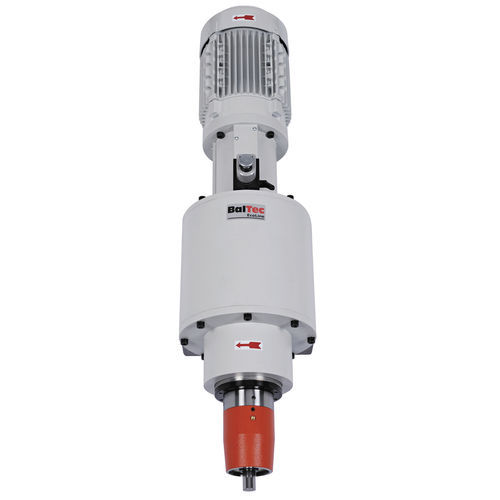

Модель ENE-20-HPP
Процесс обработки Орбитальный
Генерация силы Пневматический
Сила клепания 5.00 kN - 20.00 kN
Ø хвостовика/заготовки 13.00 mm
Управление процессом Да
Рабочий ход 5.00 mm - 40.00 mm
Стандартное исполнение
▪ Номинальное усилие 20 кН при 6 бар (макс. рабочее давление)
▪ Заклепочный вал до Ø 13 мм (сталь 370 Н/мм2)
▪ Ход шпинделя 5 - 40 мм с микрометрической шкалой 0,01 мм и механическим ограничением хода
▪ Вес станка: около 122 кг
▪ Электропневматический привод - питание @x@V, @Hz
▪ Шпиндель с постоянной смазкой
▪ Угол наклона головки 5° для длины инструмента Ls= 84 мм, свободная высота 28 мм
или
▪ угол наклона головки 3° для длины инструмента Ls= 116 мм, свободная высота 60 мм
(указать при заказе)
▪ Цвет: светло-серый RAL 7035
Включая
▪ HPP-010-281, Process-Control HPP-25, соединения X1, X2, X3, X20, X21
Вкл. SEI-100-281, датчик расстояния, тип HPP-25
Вкл. SEI-200-281, Датчики давления, тип HPP-25
▪ HPP-X4-02, соединение X4, для аварийного останова, без двуручного реле
▪ HPP-X6-01, соединение X6, внешняя безопасность / сброс
▪ HPP-X9-01, соединение X9, интерфейс ПЛК с кабелем, 5 м
▪ HPP-045-03, Удлинитель кабеля датчика 3 м, общая длина 4 м
▪ FN-042, Датчик верхнего положения шпинделя (TDC)
▪ PNP-HPP-281, Пневматический блок обслуживания и пневматический пакет управления для HPP
▪ Стандартные принадлежности и руководство пользователя на языке страны назначения
Опции
▪ HPP-X5-01, Модуль PVM для подключения X5 (для управления PNP-PRV-020)
▪ PNP-PRV-020, Пропорциональный регулятор давления, встроенный и готовый к работе (требуется HPP-X5-01)
