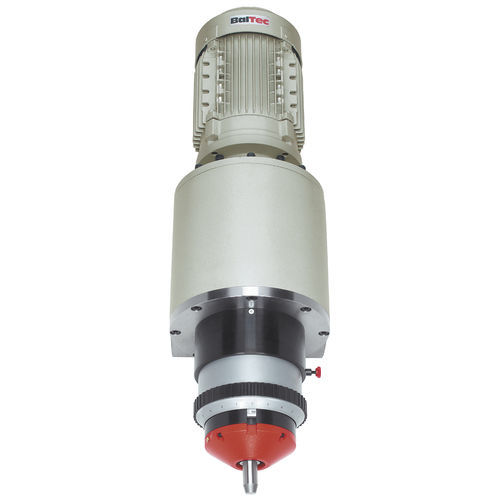

Радиальная клепающая машина RNE series

пневматическая

Модель RNE231R-HPP Процесс обработки Радиальные Генерация силы Пневматический Сила клепания 2.07 kN - 6.20 kN Ø хвостовика/заготовки 6.00 mm Управление процессом Да Рабочий ход 5.00 mm - 40.00 mm ширина 154.00 mm Глубина 187.00 mm высота 594.00 mm Стандартная версия УМЕНЬШЕННАЯ СИЛА ▪ Номинальное усилие 6,2 кН при 6 бар (макс. рабочее давление) ▪ Заклепочный вал до Ø 6 мм (сталь 370 Н/мм2) ▪ Ход шпинделя 5 - 40 мм с микрометрической шкалой 0,01 мм и механическим ограничением хода ▪ Вес станка: около 50 кг ▪ Электропневматический привод - питание @x@V, @Hz ▪ Шпиндель с постоянной смазкой ▪ Прижимная чашка и держатель инструмента Rp=@ мм для длины формообразующего инструмента Ls=@ мм ▪ Цвет: светло-серый RAL 7035 Включая ▪ HPP-010-181, управление процессом HPP-25 для 231R, соединения X1, X2, X3, X20, X21; Размеры управления процессом HPP-25 дополнительно: (Ш x В X Г в мм) 232 x 243 x 581 ▪ Вкл. SEI-100-231, датчик расстояния, тип HPP-25 ▪ Вкл. SEI-200-231, датчики давления, тип HPP-25 ▪ HPP-X4-02, Соединение X4, для аварийного останова, без двуручного реле ▪ HPP-X6-01, соединение X6, внешняя безопасность / сброс ▪ HPP-X9-01, соединение X9, интерфейс ПЛК с кабелем, 5 м ▪ HPP-045-03, удлинитель кабеля датчика 3 м, общая длина 4 м ▪ SEI-OTH-231, Датчик исходного положения верхнего шпинделя (TDC) ▪ PNP-HPP-231R, Пневматический блок обслуживания и пневматический пакет управления для HPP ▪ NZ-039, Автоматическая смазка с контролем уровня смазки в резервуаре ▪ Стандартные принадлежности и руководство пользователя на языке страны назначения Опции ▪ HPP-X5-01, Подключение модуля X5 PVM в HPP (для управления PNP-PRV-020)
