Генератор частоты

синхронныйнапряженияс охлаждаением воздухом

Обзор

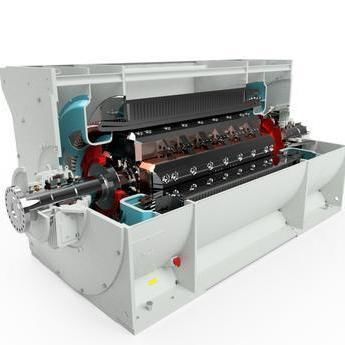

Воздушно-охлаждаемые синхронные генераторы BRUSH™ Power Generation 4-польные разработаны для привода турбинами (газовыми или паровыми) с типовыми мощностями 10–55 MVA (@40°C) и диапазоном 3–55 MVA. Более 750 активных установок; регулярно используются для геотермии, коммунальных служб, когенерации (CHP), промышленных и оффшорных объектов.

Статор
Каркас статора — жесткая конструкция из мягкой стали, рассчитанная на механические нагрузки в работе и при аварийных коротких замыканиях. Сердечник выполнен из сегментированных листов низкопотерьного высокосиликонового электротехнического стали с радиальными каналами вентиляции, сформированными стальными прокладками. Двухслойная алмазная обмотка статора состоит из одинаковых алмазно-намотанных катушек с шестью выводами (3 на линейные клеммы, 3 на нейтраль). Система изоляции — класс F (стеклоткань и запеченная слюдяная лента); готовые статоры подвергаются вакуумной пропитке (VPI) и последующему отжигу в печи для полной полимеризации изоляции.

Ротор
Ротор изготовлен из цельной поковки высококачественной легированной стали, дегазированной, вакуумно залитой и снятой внутренней напряженности для обеспечения однородных свойств материала. Роторная обмотка включает четыре катушки из медных лент, спаянных индукционным нагревом и серебряной пайкой, изолированных арамидной бумагой и эпоксидной смолой и уплотненных при высокой температуре и давлении. Гибкие соединения последовательно подключают катушки к постоянному току безщеточного возбудителя; катушки удерживаются коваными полюсными подошвами. Все готовые роторы проходят комплексные испытания, включая опробование на сверхскорость.

Преимущества

• Высокая КПД (до 98,6%)
• Оптимизированы для турбинного привода (типично 10–55 MVA @40°C)
• Модульные, заводские испытанные блоки сокращают время пусконаладки на объекте

Особенности

• Ротор из цельной поковки для длительного срока службы (расчетный срок ~25 лет)
• Модульная конструкция, адаптируемая к разным типам турбин
• Заводские испытания для минимизации работ на месте

Применения

• Геотермальная энергетика
• Когенерация / CHP
• Коммунальные электростанции
• Промышленная выработка электроэнергии
• Оффшорные установки

Технические характеристики
Напряжение: до 15 kV
Возбуждение: безщеточное или статическое
Изоляция: класс F
Частота: 50 или 60 Hz
Выход: 3–55 MVA (@40°C)
Привод: одно- или двухсторонний привод
Типы приводов: авиационные (aeroderivative) газовые турбины; рамные (frame) газовые турбины; паровые турбины
Стандарты проектирования: соответствие IEC и IEEE

Опции

• Работа при низких температурах
• Низкошумные решения
• Легкие варианты
• Исполнение для взрывоопасных зон
• Несколько вариантов теплообменников
• Двухсторонний привод
• Варианты с высокой инерцией
• Конструкции, соответствующие API 546
• Конфигурации для тяжелых условий эксплуатации
• Возможность работы в режиме синхронного компенсатора

Технические спецификации

• Напряжение: до 15 kV
• Диапазон выходной мощности: 3–55 MVA (@40°C) (типично 10–55 MVA для турбинных установок)
• Частота: 50 Hz или 60 Hz
• Класс изоляции: F (стекловолокно, слюдяная лента, VPI и отжиг в печи)
• Возбуждение: безщеточное или статическое
• Конструкция ротора: цельная поковка из легированной стали (дегазированная, вакуумно залитая, снятая напряженность)
• Обмотка статора: двухслойная алмазная обмотка с шестью выводами (3 линия, 3 нейтраль)
• Охлаждение: воздушное (4 полюса)
• Привод: одно- или двухсторонний; совместим с авиационными/рамными газовыми турбинами и паровыми турбинами
• Стандарты: IEC & IEEE соответствие
• Заводские испытания: комплексные тесты, включая опробование на сверхскорость
