Генератор частоты

напряженияс охлаждаением воздухомсо слабым шумом

Обзор

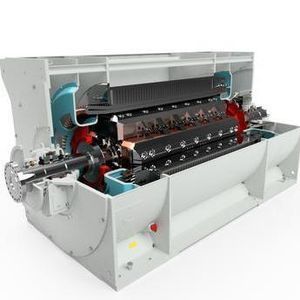

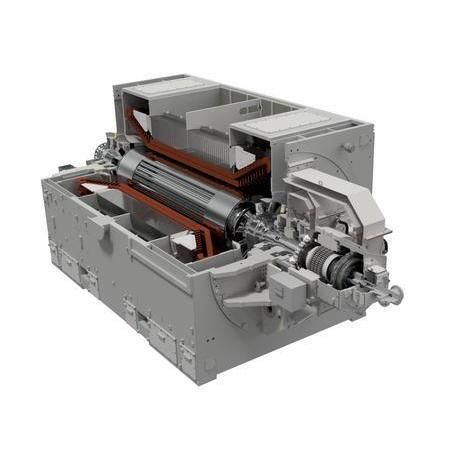

2-полюсные воздушно охлаждаемые генераторы BRUSH серии DAX предназначены для привода паровыми и газовыми турбинами и обеспечивают мощность от 20 до 310 MVA. Доступны версии BDAX (бесщеточная система возбуждения) и YDAX (с щеточной/статической системой возбуждения). Более 3 500 действующих установок; изделия востребованы промышленными предприятиями, EPC и эксплуатационными организациями для турбинной генерации и работы в режиме синхронного компенсатора.

Статор
Каркас статора спроектирован для выдерживания механических нагрузок в аварийных режимах. Обмотки изолированы лентой из стекломики, пропитанной смолой, обеспечивающей изоляцию класса F для работы при повышенных температурах.

Ротор
Ротор выполнен как монолитная ковка из дегазированной никель-хром-молибденовой сплава, что обеспечивает высокие механические характеристики. Проводник ротора — лента из медно/серебряного сплава с высокой проводимостью и изоляцией класса F. Концы обмоток фиксируются удерживающими кольцами из аустенитной немагнитной стали 18-18 марганец-хром.

Возбуждение
Бесщеточная система возбуждения использует трехфазный вращающийся якорь переменного тока с осевым вращающимся выпрямителем и предохранительным устройством. В статической системе мощность проходит через трансформаторы и управляемый выпрямитель к главному полю через скользящие кольца.

Технические характеристики
Напряжение: До 20 кВ
Возбуждение: Бесщеточное или статическое
Изоляция: Класс F
Частота: 50 или 60 Гц
Выход: 20–310 MVA
Привод: одно- или двухконцевой привод
Приводные установки:

• Аэродериватная газовая турбина
• Газовая турбина heavy-frame
• Паровая турбина (включая геотермальную)
• Турбоэкспандер

Стандарты проектирования: Соответствие IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV и Lloyds.

Опции

• Работа при низких температурах
• Низкий уровень шума
• Легкая конструкция
• Эксплуатация в опасных зонах
• Различные варианты теплообменников
• Двухконцевой привод
• Варианты с высокой инерцией
• Варианты с низкой инерцией
• Конфигурации для суровых условий эксплуатации
• Возможность работы в режиме синхронного компенсатора

Характеристики / Технические спецификации

• Серия модели: DAX
• Диапазон мощности: 20–310 MVA
• Максимальное напряжение: До 20 кВ
• Доступные частоты: 50 Гц или 60 Гц
• Класс изоляции: F
• Типы возбуждения: Бесщеточное (вращающийся выпрямитель) или статическое (управляемый выпрямитель со скользящими кольцами)
• Материал ротора: Монолитная ковка из дегазированного никель-хром-молибденового сплава
• Проводник ротора: Лента из медно/серебряного сплава высокой проводимости
• Крепления концевых обмоток: Аустенитная немагнитная сталь 18-18 марганец-хром
• Варианты привода: одно- или двухконцевой; подходят для аэродериватных и heavy-frame газовых турбин, паровых турбин (включая геотермальные) и турбоэкспандеров
• Соответствие: IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV, Lloyds
