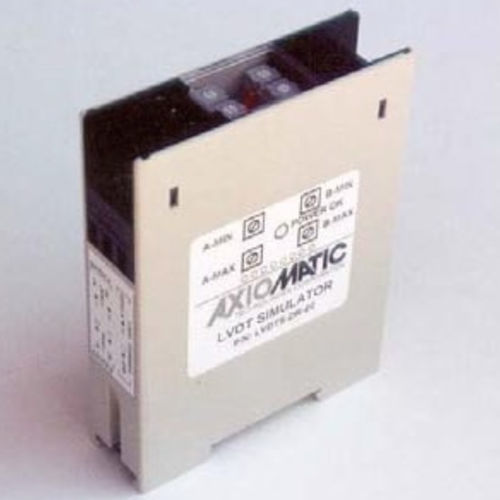

Симулятор LVDT/RVDT используется для тестирования датчиков LVDT (линейный дифференциальный преобразователь) или RVDT (вращающийся дифференциальный преобразователь). Используя вход командного сигнала 0-10 В постоянного тока и возбуждение (вход привода), устройство обеспечивает два выхода моделирования 1-5 В переменного тока. В качестве альтернативного источника возбуждения можно использовать внутренний генератор с частотой 3 кГц. Оба выхода полностью изолированы.
Прибор принимает входное напряжение питания от 4 до 32 В постоянного тока. При увеличении входного напряжения от 0-10VDC выходное напряжение A увеличивается от 1 до 5VAC, а выходное напряжение B уменьшается от 5 до 1VAC. Заводские настройки смещения (минимум) и размаха (максимум) регулируются пользователем. Разность фаз между входами и выходами составляет 60 градусов.
Светодиодный индикатор показывает, включено ли питание. Прибор имеет конформное покрытие и поставляется в корпусе для монтажа на DIN-рейку.
Технические характеристики
Вход(ы)
вход командного сигнала 0-10 В постоянного тока
2-10 В переменного тока Вход привода (номинальное значение 5 В переменного тока)
Выход(ы)
2 выхода моделирования
1-5 В переменного тока и 5-1 В переменного тока
разность фаз между входным и выходным сигналами 60°
1 выход осциллятора
3 кГц, 3 В переменного тока
Время установления
30 мс
Рабочее напряжение
4-32 В ПОСТОЯННОГО ТОКА
Корпус
16 ампер макс. Номинальный ток
Поликарбонат
75 x 98,5 x 22,5 мм (Ш x В x Г)
2.95 x 3,87 x 0,88 дюймов
Соединение(я)
Винтовые клеммы Принимают провода 14-24 AWG
Печатная плата с конформным покрытием
Рабочая температура
-40 - 85 ºC
-40 - 185 ºF
---
