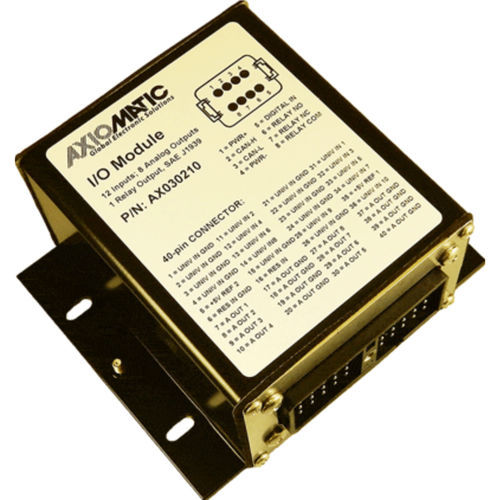

Цифровой модуль входа/выхода AX030210

аналоговыйCAN BusCAN

Модуль CAN I/O с 12 входами, 8 аналоговыми и 1 релейным выходом позволяет расширить сети управления машиной, добавив входы/выходы в шину CAN. Контроллер оснащен 1 изолированным портом CAN для пользовательских коммуникаций по шине. Он принимает до 10 аналоговых (0-5 В, 0-10 В, 0-20 мА или 4-20 мА), цифровых, ШИМ, импульсных (частота или число оборотов) или счетных входов. Для питания внешних датчиков предусмотрены два опорных напряжения (настраиваемые пользователем как +5 или +10 В). Цифровой вход и резистивный вход обеспечивают дополнительные интерфейсы. Каждый вход может быть настроен на измерение входного значения и отправку данных в сеть SAE J1939 CAN. Модуль ввода/вывода обеспечивает 8 аналоговых выходов (0-5 В, 0-10 В, +/-5 В, +/-10 В, 0-20 мА, 4-20 мА), а также 1 релейный выход формы C. Диагностические сообщения о состоянии входов и выходов передаются по сети CAN. Прочный корпус со степенью защиты IP67 в дополнение к входной секции источника питания 12 или 24 В подходит для применения в энергетике и крупных двигателях Технические характеристики Вход(ы) 0-5В, 0-10В, Цифровые входы для интерфейса с переключателями и т.д. 16-разрядные входы счетчиков от датчиков или ECM дизельных двигателей 1 резистивный вход Самокалибрующийся в диапазоне от 25 Ом до 250 кОм 1 цифровой вход (активный высокий или активный низкий уровень) Выход(ы) 0-5В, 0-10В, +/-5В, +/-10В 2 +5В/+10В Рабочее напряжение номинальное напряжение 12 В постоянного тока или 24 В постоянного тока (диапазон питания 9...32 В постоянного тока) Логика управления Алюминиевый корпус с торцевыми пластинами из нержавеющей стали Соединение(я) 40-контактный разъем TE Deutsch P/N: DRC13-40PA 8-контактный разъем TE Deutsch P/N: DT13-08PA Рабочая температура -40 - 85 ºC -40 - 185 ºF Возможность настройки пользователем Электронный помощник Axiomatic, P/N: AX070502 или AX070505K Приложения Выработка электроэнергии Стационарная энергетика
