Заточный станок для режущих инструментов NC 18

для буровой коронкидля электродадля гравировальных инструментов

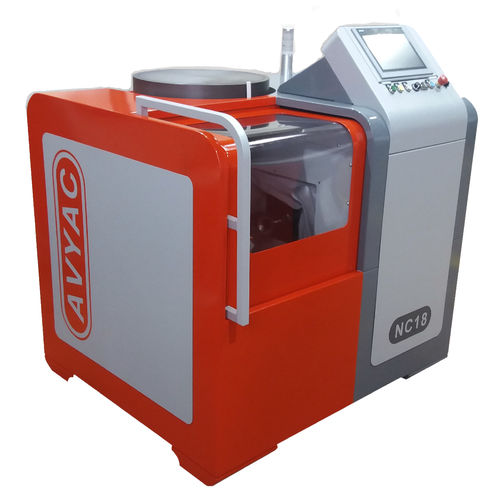

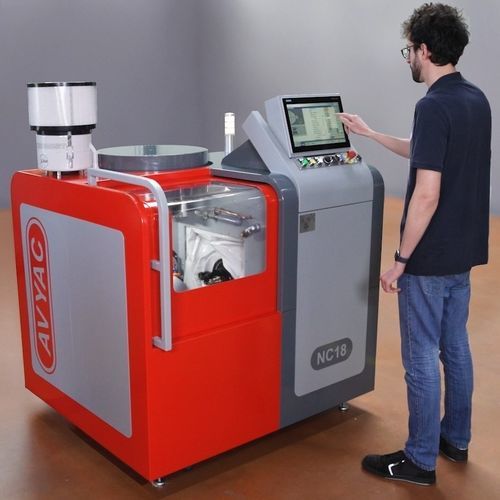

NC18 — это сверхкомпактное 5-осевое автоматизированное шлифовальное решение, предназначенное для серийного производства или заточки сверл и цилиндрических инструментов (твердосплавных и быстрорежущих). Разработанное во Франции компанией Avyac Machines, оно сочетает в себе сверхкороткий ход и полную автоматизацию для максимальной производительности на единицу площади.

Технические характеристики и обрабатывающие возможности
Для удовлетворения потребностей цехов токарной и прецизионной обработки прутков, NC18 обладает строгими техническими характеристиками:

• Диапазон зажима: от Ø1 до 8 мм в стандартной конфигурации (цанги W12), с возможностью увеличения до 14,5 мм в качестве опции (цанги W20 или 6-кулачковый патрон).

• Максимальная длина инструмента: до 320 мм (или 350 мм в зависимости от конфигурации).


• Привод и шлифовальные круги: Электрошпиндель мощностью 2,2 кВт с герметичным корпусом (от 6000 до 9000 об/мин) напрямую приводит в движение алмазные или CBN шлифовальные круги диаметром 100 мм без каких-либо промежуточных частей, гарантируя абсолютную соосность.

• Компактные размеры: 1400 x 1200 x 1500 мм и вес 1000 кг облегчают интеграцию в любую производственную линию.

Автоматизация, точность и высококачественные компоненты (надежность)
Надежность NC18 основана на использовании проверенных технологий от мировых лидеров отрасли:

• Современные системы ЧПУ: В стандартной комплектации доступны интуитивно понятный интерфейс B&R (Power Panel PPC2100) или высокопроизводительная опция с сенсорным управлением SIEMENS SINUMERIK ONE / 840D SL.


• Микрометрическое зондирование и индексирование: Интеграция прецизионного зонда MARPOSS (точность 5 микрон) с двойным щупом для автоматического определения длины сверла, канавки и положения ее кромки.

• Автономность производства: Автоматический роторный загрузчик с гравитационной подачей, вмещающий до 300 инструментов, в сочетании со встроенным резервуаром для охлаждающей жидкости объемом 80 литров (расход 60 л/мин) и встроенной системой пожаротушения, необходимой для автономной работы с чистым маслом.

Геометрическая универсальность и рентабельность
Встроенное программное обеспечение Avyac позволяет операторам после очень короткого обучения (концепция Plug & Play) программировать широкий спектр профилей с помощью одного стандартного шлифовального круга:

• Совместимые инструменты: спиральные сверла (коническое или граненое шлифование), 3-канавочные сверла, ступенчатые сверла, плоские сверла, метчики, сверла для глубоких отверстий (Gundrills), концевые фрезы с 1-4 канавками, кернеры, пробойники, вольфрамовые электроды и гравировальные инструменты.

• Экономия эксплуатационных расходов: значительно сокращенное время настройки, оптимизированная 5-осевая кинематика для коротких циклов и бережное пневматическое удаление инструмента в масле для сохранения геометрии режущей кромки.
