Заточный станок для режущих инструментов NC 540

для буровой коронкидля электродадля гравировальных инструментов

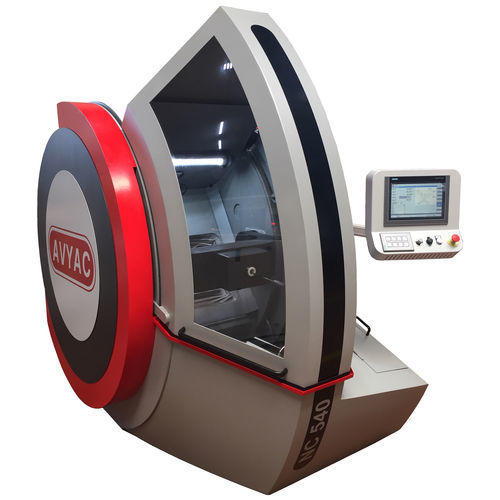

5-осевой шлифовальный центр с ЧПУ Avyac NC540: точность и высокая производительность
Разработанный для удовлетворения потребностей производственных цехов и профессиональных заточных мастерских, NC540 представляет собой 5-осевое решение, предназначенное для заточки сверл и режущих инструментов больших диаметров (быстрорежущая сталь и твердосплавные). Его высокостабильная конструкция гарантирует превосходную геометрическую повторяемость, необходимую для продления срока службы ваших инструментов.

Технические возможности и универсальность инструментов
NC540 выделяется своей уникальной способностью обрабатывать инструменты длиной до 1000 мм в стандартной комплектации (и до 2000 мм в качестве опции с надежным защитным кожухом), в диапазоне диаметров от Ø 3 до 40 мм.
Обрабатывающий центр изначально предназначен для обработки широкого спектра инструментов и сложных геометрических форм:
• Сверла с винтовой головкой (правая/левая спираль): конические или граненые, для утонения стенки, для обработки углов с двойной заточкой.
• Сверла для глубокой заточки: 1 или 2 канавки, с фаской, ступенчатой ​​заточкой, радиусной заточкой, стружколом.
• Специальные инструменты: ступенчатые сверла, сверла по дереву (с наконечником Брад), развертки (3 или 4 канавки), метчики, гравировальные фрезы, пробойники и центрирующие инструменты.

Технические характеристики и промышленные компоненты
Надежность основана на использовании компонентов ведущих отраслевых брендов:
• ЧПУ-управление: доступно с интуитивно понятным интерфейсом B&R (Power Panel PPC2100) или в качестве высокопроизводительной опции с сенсорным экраном управления SIEMENS SINUMERIK ONE / 840D SL.
• Моторизация: синхронные двигатели, оснащенные абсолютными энкодерами (не требуется калибровка при запуске).
• Электрошпиндель: конус ISO 30 или HSK 63 – мощность 4,5 кВт – скорость вращения от 3000 до 12000 об/мин.
• Индексирование и зондирование: 3D-датчик Marposs для микрометрического обнаружения и позиционирования инструмента.
• Зажим инструмента: Автоматический пневматический (цанги Schaublin W25 или 6-кулачковые патроны от Ø3 до 40 мм).
• Шлифовальный станок: Диаметр от Ø100 до Ø150 мм (CBN или алмаз). Одновременно можно установить до 3 шлифовальных кругов.

Производительность и автоматизация
Для решения задач повышения рентабельности промышленных процессов Avyac NC540 использует передовые автономные технологии:
• Автоматическая загрузка: Высокопроизводительная круглая платформа с гравитационной подачей позволяет загружать до 90 инструментов (макс. Ø25 мм / макс. длина 450-500 мм).
• Дифференцированное программирование: Разработанный компанией программный интерфейс Plug & Play позволяет назначать каждому инструменту на загрузчике совершенно разные программы заточки и геометрию в полностью автономном режиме.
• Управление потоками и безопасность: Встроенная система фильтрации масла или эмульсии (картридж от 5 мкм до 20 мкм), центробежный туманоочиститель и обязательная опция автоматического пожаротушения для работы с чистым маслом.

Качество и техническое обслуживание от производителя
• Происхождение: Машина разработана и изготовлена ​​во Франции, собрана в соответствии со строгими стандартами прочности (рама весом 2000 кг, гарантирующая оптимальное поглощение вибраций).
• Дистанционное техническое обслуживание: Встроенный промышленный модем (система ETIC TELECOM M2Me) для немедленной удаленной диагностики техническими специалистами, что значительно сокращает время простоя машины.
