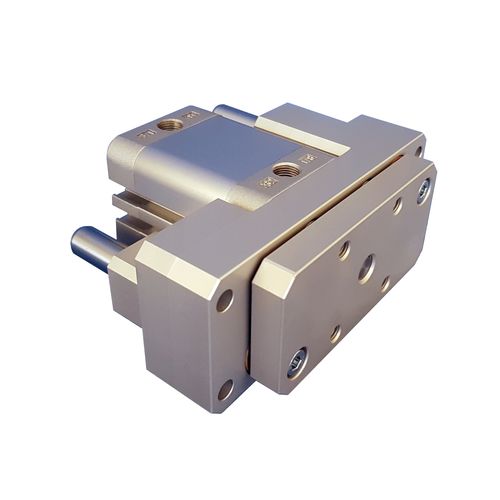

Шариковое направляющее устройство Type 34*EC/EF

компактноедля цилиндрапневматическое

Очень компактный и экономичный блок линейных направляющих для цилиндра ISO 21287 Ø25 - 50 (цилиндр не поставляется). Доступ к боковым сенсорным пазам цилиндра. Короткая направляющая на бронзовых подшипниках, шариковых втулках или полимерных подшипниках. Идеально подходит для компактных направляющих цилиндров при сохранении цилиндра ISO. Варианты: - фиксация через корпус - боковая фиксация - антикоррозийное исполнение 2 диапазона линейных направляющих для цилиндров ISO 21287 : В зависимости от величины хода и боковых усилий предлагаются 2 диапазона линейных направляющих для штока цилиндров ISO 21287. . серия 34*EC - наиболее компактное исполнение, с жестким соединением штока цилиндра, непосредственно ввинчиваемым в переднюю плиту. Поэтому данная модель предназначена только для цилиндров с ходом до 50 мм. . серия 34*EF имеет плавающее соединение штока цилиндра с передней плитой. Эта модель может принимать цилиндры с большим ходом (рекомендуется не более 100 мм). Цилиндр ISO 21287 с направляющим блоком или компактный цилиндр с направляющим блоком ? Для хода менее 50 мм и умеренных боковых сил выгоднее использовать цилиндр ISO 21287 и направляющий блок серии 34*EC, а не компактный управляемый цилиндр. Действительно, это решение примерно на 30% дешевле, экономичнее и в долгосрочной перспективе, поскольку мы можем менять только цилиндр, не привязываясь к поставщику, так как цилиндр соответствует стандарту ISO 21287. Переднее крепление направляющего блока также может быть преимуществом, особенно в решениях для транспортировки.
