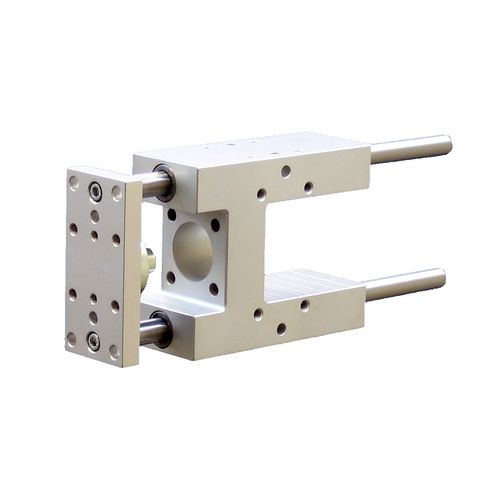

Шариковое направляющее устройство Type 32

для пневматического цилиндраISO15552ISO6432

H-образный направляющий узел для пневматических цилиндров ISO Ø12 - Ø100 Длинная направляющая на шариковых втулках или бронзовых подшипниках Защищена уплотнениями сбрасывателя Опции : Антикоррозийное исполнение Комплект заднего упора Комплект защиты штока Зажим штока H-образный направляющий блок по стандарту ISO Эта серия линейных направляющих Classic является наиболее распространенной на рынке. Она обеспечивает направление и предотвращение вращения полезной нагрузки, а плавающая муфта защищает шток цилиндра от механических воздействий. Она адаптирована к цилиндрам ISO6432 (Ø12-25) и ISO15552 (Ø32-100), мы также можем адаптировать другие типы пневматических цилиндров или электрических приводов. Направляющий узел на подшипниках скольжения или шарикоподшипниках Вариант с подшипниками скольжения рекомендуется для статических радиальных нагрузок, коротких ходов, пыльной среды, это более экономичный вариант. Исполнение на шариковых втулках рекомендуется при высокой точности (отсутствие радиального люфта), больших нагрузках в горизонтальной плоскости, длинных ходах и смещенных нагрузках. Для ответственных применений предлагаются серии Strengthened и Heavy, а для простых противовращений можно выбрать серии U, Classic или Light. Антикоррозионный направляющий узел Для сред, требующих антикоррозионного исполнения, стальные детали могут поставляться из нержавеющей стали (стержни, муфта, винты), корпус и передняя панель остаются из анодированного алюминия (суффикс /AC после ссылки). Все направляющие из нержавеющей стали см. в серии 34*X. Для пыльных и грязных сред могут быть предложены скребки из полиуретана. Защитный комплект и комплект заднего упора на направляющем блоке Защитный комплект (трубка, обвивающая стержни в задней части направляющей) позволяет, например, обойтись без защитного кожуха на полуавтоматической машине (этикетировщике ...).
