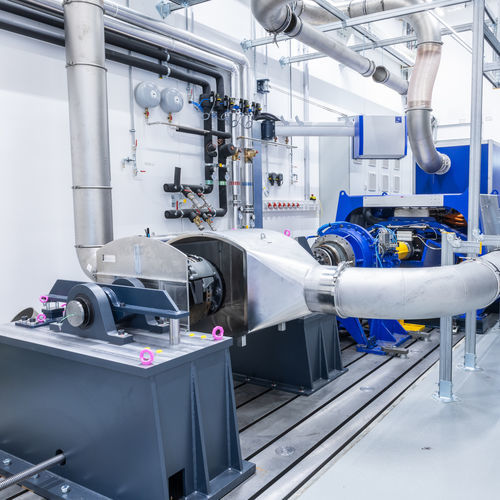

Измерительная система выбросов частиц тормозной системы AVL Brake TS™

автоматизированнаядля тормозной колодкидля тормозного диска

Обзор
AVL Brake Emission Solution — это комплексная система испытаний выбросов при торможении для измерения массы частиц (PM2.5, PM10) и концентрации числа частиц (SPN, TPN) у тормозных систем на динамическом тормозном динамометре. Решение интегрирует оборудование для отбора проб, APC-технологию измерения числа частиц, гравиметрические модули PM и инженерные решения по торможению для получения трассируемых результатов, ориентированных на нормативы.

Регуляторный контекст
Разработана с учётом будущих требований регулирования (например, EURO 7). Система предоставляет калиброванные по ISO17025, трассируемые измерительные цепочки, подходящие для испытаний на соответствие у легковых, грузовых и полностью электрических транспортных средств. Сертифицированная документация и процедуры поддерживают процессы гомологации и аудита.

AVL Brake Emission Solution - ключевые компоненты

• Динамические тормозные динамометры AVL для высокодинамичных, временно разрешённых профилей
• Оптимизированная система отбора проб для минимизации потерь частиц и обеспечения равномерного распределения аэрозоля
• APC-измерения числа частиц для PN, SPN и TPN
• Гравиметрические фильтровые модули для PM2.5 и PM10
• Автоматическая обработка фильтров xChange (до 16 фильтр-паков) для проведения испытаний без оператора
• Опциональная камера взвешивания фильтров AVL для лабораторной точности определения массы

Испытания — подробности
Масса частиц (PM): гравиметрические фильтровые модули для PM2.5 и PM10, совместимые с автоматизацией xChange
Число частиц (PN): APC-технология обеспечивает высокоразрешающие измерения концентрации числа частиц, SPN и TPN
Опциональная камера взвешивания AVL: повышает точность взвешивания и пропускную способность гравиметрического анализа

Преимущества

• Трассируемые измерительные цепочки, калиброванные по ISO17025, для аудируемых результатов
• Оптимизированный отбор проб и управление аэрозолем для сокращения потерь частиц, включая ультратонкие фракции
• Высокая степень автоматизации для длительных бесперебойных испытаний (ночные/выходные тесты)
• Интеллектуальная автоматизация тестов и обработка данных через AVL PUMA 2 и iGEM 2 для выполнения тестов, анализа и отчётности
• Модульная аппаратная архитектура для масштабирования от отдельных приборов до полных модернизаций стендов для LD и HD применений
• Сервисируемые компоненты, рассчитанные на длительную эксплуатацию при высоких тепловых нагрузках

Основные характеристики и компоненты

• APC xBrake: высокочувствительные измерения SPN и TPN, оптимизированные для тяжёлых режимов эксплуатации с заменяемыми узлами
• AVL PM Sampler xChange: автоматизированная система отбора проб с RFID для до 16 испытаний без ручного вмешательства, обеспечивает прослеживаемость образцов
• AVL Active Dyno: воспроизводит эффекты, такие как рекуперативное торможение электромотора, требует меньше обслуживания и калибровки чем маховиковые решения, при этом имеет компактный габарит
• AVL PUMA 2 и iGEM 2: программные платформы для автоматизации законодательных процедур испытаний, анализа данных и подготовки отчётов в соответствии с гомологацией

Загрузки и сопроводительные материалы
Доступна документация: брошюры, описания решений, технические документы и кейс-стади по приборам измерения, испытательным площадкам, инженерной экспертизе по торможению и руководствам по соответствию и сертификации.

Технические характеристики

• Типы измерений: гравиметрическая масса PM (PM2.5, PM10) и число частиц (SPN, TPN)
• Измерительные устройства: APC-технология для PN; гравиметрические модули для PM
• Автоматизация: опция xChange автоматизирует обработку до 16 фильтр-паков; RFID-идентификация фильтров для прослеживаемости
• Точность взвешивания: опциональная камера взвешивания AVL и роботизированные решения для повышения точности и throughput
• Испытательный стенд: динамометры AVL, поддерживающие высокодинамичные профили испытаний
• Отбор проб: оптимизированная система для минимизации потерь частиц и обеспечения равномерного распределения аэрозоля
• Программное обеспечение: PUMA 2 и iGEM 2 для автоматизации тестов, анализа данных и сертифицированной отчетности
• Применение: легковые и грузовые автомобили, включая полностью электрические платформы; разработано для работы при высоких тепловых нагрузках и длительных тестах
