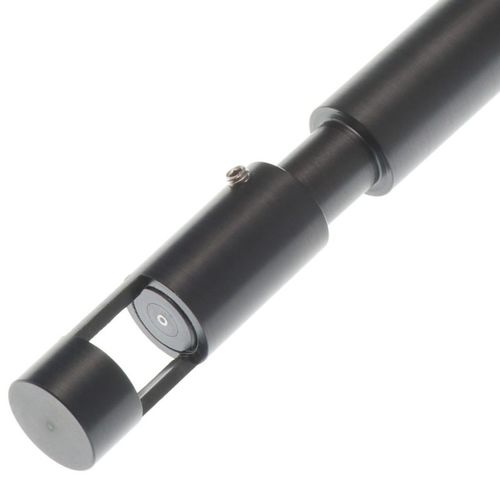

Для большей гибкости при измерении абсорбции в жидкостях этот волоконно-оптический зонд имеет переменную и регулируемую длину пути. Зазор между волокном и рассеивателем может быть установлен в диапазоне от 0,25 до 10 мм.
Стандартный разъем SMA-905 используется для передачи света в пучок волокон, обычно состоящий из шести волокон (другие конфигурации доступны по запросу). Свет передается на конец зонда, где он пересекает заранее определенный зазор и затем отражается от диффузного белого отражающего материала обратно на принимающее считывающее волокно, которое подключается к спектрометру на второй ножке зонда.
Считывающее волокно размещается в центре пучка осветительных волокон, чтобы обеспечить наилучшую эффективность сбора данных для зонда. Оба пучка помещены в гибкую оболочку из нержавеющей стали, а наконечник зонда также изготовлен из нержавеющей стали. В средней точке сборки используется наконечник для разделения волокон на соответствующие ножки (освещение или считывание), которые подключаются к разъемам SMA-905.
---
