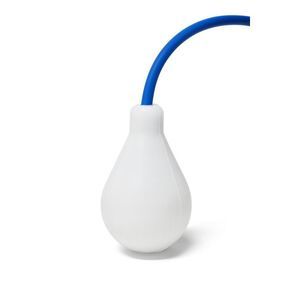

Поплавковый сигнализатор уровня AQUA XL

для сточных воддля управления насосомдля защиты от разливов

Обзор
AQUA XL — самобалластный регулятор уровня (поплавковый выключатель) для насосных станций сточных вод. С внутренним балластом 775 г он проходит через жировые пленки на поверхности, обеспечивая надежное определение уровня для управления насосами или тревогой.

Принцип работы
Когда жидкость достигает поплавка, внутренний механический переключатель наклоняется и изменяет состояние, открывая или замыкая электрическую цепь, подключенную к щиту управления. Поставляется с трехжильным кабелем (COM, NO, NC), позволяющим два варианта подключения.

Режимы работы
Режим слива
В режиме слива регулятор включает насос при высоком уровне (защита от перелива) и отключает питание по мере опорожнения резервуара.

Режим заполнения
В режиме заполнения внутренняя цепь в нижнем положении остается замкнутой (NC), и насос запускается для наполнения резервуара.

Установка и позиционирование
Точка срабатывания может зависеть от помутнения жидкости и расхода наполнения/слива, но не зависит от точки крепления кабеля благодаря встроенному балласту. Угол наклона фиксирован и не регулируется. Подвешивайте поплавок за оболочку кабеля; рекомендуется аксессуар FIXCAB. Избегайте хомутов и элементов, способных повредить кабель.

Электрическое подключение
Подключения выполнять в водонепроницаемой изолированной клеммной коробке вне резервуара. Кабель можно удлинить стандартным сигнальным кабелем; поплавок поставляется с требуемой длиной кабеля, чтобы избежать соединений внутри резервуара.

Примечания по применению
Не подходит для сильно перемешанных жидкостей; в таких случаях используйте специализированные модели (BIP STOP, AT 120, ATS 165). Можно применять два одинаковых поплавка для регулирования минимального и максимального уровней.

Технические характеристики

• Угол срабатывания: +/- 10°
• Допустимая плотность жидкости: 0,95–1,05 kg/dm³
• Электрические параметры: 250 VAC / VDC 50/60 Hz
• Отключаемый ток: 12 (6) A (12 A резистивная нагрузка; 6 A индуктивная)
• Материал корпуса: сополимер полипропилена
• Кабель: 3 × 1 mm² (PVC, Neoprene, HR HY)
• Масса поплавка (без кабеля): 775 g
• Балласт: внутренний (чугун)
• Габариты: высота 165 mm – диаметр 100 mm
• Доступные длины кабеля: 5, 6, 10, 13, 15, 20, 25 и 30 m
• Рабочее давление: 2 bar
• Макс. температура: 70 °C
• Класс защиты: IP68
• Порядковый ход переключения (ориентировочно): 17–20 cm
