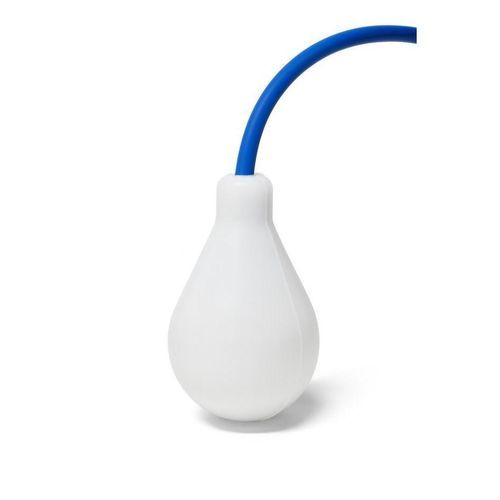

Поплавковый сигнализатор уровня AQUA XL EP

для водыдля управления насосомдля защиты от разливов

Общее описание
AQUA XL EP — поплавковый датчик уровня, сертифицированный по ACS, предназначенный для применения с питьевой водой. Имеет внутренний балласт и материалы, соответствующие требованиям ACS, что обеспечивает гигиенический контакт с питьевой водой и точное механическое срабатывание для управления насосами и сигнализации уровня.

Основные области применения
Подходит для насосных станций питьевой воды, накопительных резервуаров и систем водоочистки. Применим в чувствительных средах, требующих сертификации ACS и безгалогенового кабеля (например, железнодорожная техника, судостроение, промышленные водные сети).

Принцип действия
Поплавок перемещается по уровню жидкости; при достижении позици переключения наклоняет внутренний механический микропереключатель, который открывает или закрывает цепь. Устройство оснащено 3‑жильным кабелем (COM, NO, NC) для выбора режима заполнения или опорожнения при подключении. Для управления минимальным и максимальным уровнями можно использовать две единицы в паре.

Режимы работы

• Режим слива: поплавок включает насос в верхнем положении (защита от перелива) и отключает цепь при пустом баке для защиты насоса.
• Режим наполнения: в нижнем положении цепь замыкается (NC), запускается насос для пополнения бака.

Ограничения и рекомендации
Не рекомендуется для сильно перемешанных жидкостей (наличие мешалки) и для использования в водонапорных башнях. Для турбулентных жидкостей выбирайте ATS 165 EP (сертифицирован ACS). Для управления несколькими насосами с регулируемым нержавеющим балластом в спокойной жидкости выбирайте SOBA EP (сертифицирован ACS). Поведение переключения может зависеть от помех и расхода; внутренний балласт обеспечивает фиксированный угол срабатывания ±10°.

Установка и подключение
Поплавок подвешивается за оболочку кабеля; для надёжного крепления используйте аксессуар FIXCAB. Избегайте стяжек или острых предметов, которые могут повредить оболочку. Электрические подключения должны выполняться в герметичной коробке вне бака, чтобы предотвратить проникновение воды. Удлинение кабеля следует выполнять совместимым сигнальным кабелем; доступны нестандартные длины по запросу, чтобы избежать стыков в баке.

Технические характеристики

• Угол срабатывания: ±10°
• Допускаемая плотность жидкости: 0,95–1,05 kg/dm³
• Допускаемое рабочее давление: 2 бар
• Макс. температура: 70 °C
• Степень защиты: IP68
• Корпус: биконический сополимер полипропилена
• Кабель: 3 жилы 1 mm², PVC оболочка, сертифицировано ACS, без галогенов
• Вес (без кабеля): ≈ 775 г
• Балласт: чугун внутренний
• Габариты: высота 165 mm — диаметр 100 mm
• Длины кабеля: 5, 6, 10, 13, 15, 20, 25, 30 m (другие по запросу)
• Ход переключения (ориентировочно): X ≈ 17–20 cm (см. технический паспорт)
• Электрические характеристики: коммутационная способность 16 (6) A (16 A резистивная; 6 A индуктивная) до 250 VAC; другие конфигурации см. в техдокументации.
