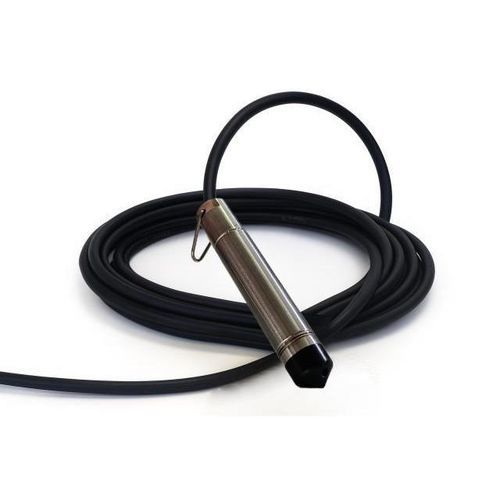

Пьезорезистивный датчик уровня PIEZO HR

для воды2 провода4-20 мА

Описание
Пьезометрический зонд PIEZO HR (High Resistance) представляет собой гидростатический датчик уровня, предназначенный для непрерывного контроля уровня воды в агрессивных средах (морская вода, химические среды). Также применяется для автоматизации насосов через управляющее реле. Зонд преобразует гидростатическое давление в кондиционированный электрический сигнал в виде 4-20 mA токовой петли.

Принцип работы
В зонде установлена пьезорезистивная измерительная ячейка, которая измеряет давление, создаваемое столбом воды над датчиком. Это давление, пропорциональное высоте столба воды, преобразуется в электрический сигнал (петля 4-20 mA), обеспечивающий непрерывное измерение пьезометрического уровня.

Установка и подключение
Зонд можно подвешивать за оболочку кабеля или монтировать с помощью опорного нержавеющего троса с ушком для подъёма. Рекомендуется использовать принадлежность FIX-CAB для надёжного закрепления кабеля на требуемой глубине. Избегайте хомутов и зажимов, способных повредить кабель и вызвать капиллярное проникновение. Электрическое подключение должно выполняться в неплотной распаечной коробке (внутреннее давление равно атмосферному); коробку распаек нельзя размещать внутри бака. Кабель и его капилляр могут быть удлинены стандартным сигнальным кабелем.

Рекомендуемые аксессуары

• FIX-CAB (крепление / аксессуар для фиксации кабеля)
• Распаячная коробка (удлинение питания/сигнального кабеля)
• Устройство защиты от перенапряжения (защита от скачков напряжения)

Документация
Технический паспорт доступен (например: технический лист - гидростатический зонд PIEZO ST, указанный на странице; пример размера: pdf : 268.04 KB).

Характеристики / технические данные

• Диапазон уровня: настраиваемый полный масштаб от 2 mH2O до 20 m (полный масштаб устанавливается на заводе по требованию; 20 mA = полный масштаб, 4 mA = 0 m).
• Выходной сигнал: токовая петля 4-20 mA (4 mA = 0 m, 20 mA = полный масштаб).
• Электрические характеристики: питание DC 6–38 V.
• Материал корпуса: Hastelloy C276.
• Измерительная ячейка: Hastelloy C276.
• Гистерезис: 0,05 %.
• Температура эксплуатации: 0 °C до 40 °C.
• Потребление: ток петли (4-20 mA).
• Кабель: 2 проводника 0,22 mm²; в стандартной комплектации 10 м PU-кабеля.
• Масса зонда: 370 г.
• Габариты: длина 130 мм – диаметр 25 мм.
