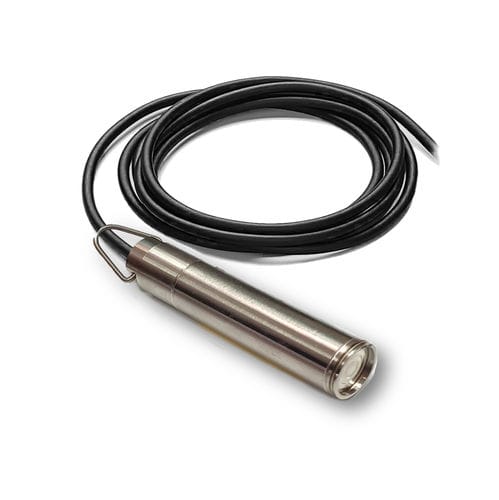

Пьезорезистивный датчик уровня PIEZO AS

для воды2 провода4-20 мА

Обзор
Пьезометрический зонд уровня PIEZO AS разработан для длительного погружения и непрерывного измерения уровня в жестких условиях, включая сточные воды и поверхностные водоемы (реки, озера, каналы, мутная вода). Оснащен заподлицо мембраной и антипригарным покрытием для снижения загрязнения и обеспечения стабильных показаний.

Применение
Подходит для насосных станций, водоочистных сооружений, станций биологической очистки, подъемных станций и автоматизации насосов через реле управления. Обеспечивает непрерывную запись уровня для мониторинга и управления.

Принцип работы
Зонд содержит пьезорезистивную ячейку, измеряющую гидростатическое давление столба воды над зондом. Давление преобразуется в электрический сигнал, пропорциональный высоте столба воды, и выдаётся на выход 4/20 mA.

Установка и крепление
Зонд можно подвесить за оболочку кабеля и зафиксировать на требуемой глубине с помощью аксессуара FIXCAB. При частом снятии рекомендуется использовать опорный нержавеющий трос с ушком для подъема зонда. Избегайте хомутов или сильного затяжения, которые могут повредить кабель и вызвать капиллярное проникновение.

Электрическое подключение
Электрическое подключение должно быть выполнено в негерметичной распределительной коробке (давление внутри равно атмосферному) и расположено вне емкости. Кабель и капилляр могут быть удлинены стандартным сигнальным кабелем. ATMI предлагает подходящие длины кабеля, чтобы избежать вредных соединений.

Рекомендуемые аксессуары

• FIX-CAB: зажим кабеля для крепления подвешенных зондов
• Распределительная коробка: для удлинения питающего кабеля стандартным сигнальным кабелем
• Устройство защиты от перенапряжений: защита от перенапряжений для передатчиков и вспомогательного оборудования

Технические характеристики / спецификации

• Диапазон измерений (полный масштаб): настраиваемый от 2 mH2O до 20 mH2O (полный масштаб 20 mA, заводская настройка на требуемое значение)
• Выходной сигнал: 4/20 mA (4 mA = 0 m; 20 mA = полный масштаб)
• Питание: DC 6–38 V
• Потребление: соответствует току в петле (mA)
• Измерительная ячейка: пьезорезистивная, нержавеющая сталь 316L
• Гистерезис: 0,05 %
• Температура эксплуатации: 0 °C до 40 °C
• Корпус: нерж. сталь AISI 316L
• Кабель: 2 жилы 0,22 mm², стандартно поставляется с 10 м PU кабеля
• Вес: 370 г
• Габариты: высота 130 мм - диаметр 25 мм
